ईयू मानक स्टील फ्रेम प्रदर्शनी हॉल

पैरामीटर श्रेणी

विशिष्टता सूचकांक

प्रोडक्ट का नाम

ईयू मानक स्टील फ्रेम प्रदर्शनी हॉल

संरचना प्रकार

सिंगल/मल्टी-स्लोप, सिंगल/मल्टी-स्पैन, सिंगल/मल्टी-स्टोरी

डिज़ाइन कोड

EN 1990 / EN 1991 / EN 1993-1-1

निष्पादन मानक

EN 1090-2 EXC4

सामग्री मानक

एन 10025 (एस235/एस275/एस355/एस450)

इस्पात श्रेणी

एस355/एस235

मुख्य फ़्रेम प्रकार

वेल्डेड और हॉट-रोल्ड एच-बीम, बॉक्स कॉलम, स्क्वायर ट्यूब कॉलम, गोल पाइप, पाइप ट्रस, घुमावदार ट्रस

ब्रेसिंग सिस्टम

एक्स-प्रकार/वी-प्रकार/अन्य अनुकूलित प्रकार

फाउंडेशन का प्रकार

एंबेडेड स्टील एंकर बोल्ट

कनेक्शन विधि

उच्च शक्ति बोल्ट कनेक्शन / वेल्डिंग / बोल्ट-वेल्ड समग्र कनेक्शन

प्रदर्शनी हॉल का अधिकतम स्पष्ट विस्तार

88मी

छत प्रणाली

सिंगल-लेयर नालीदार स्टील शीट / सैंडविच पैनल (ईपीएस / रॉक वूल / पीयू) / कस्टम रूफ सिस्टम

दीवार का घेरा

ईपीएस सैंडविच पैनल / रॉक वूल सैंडविच पैनल / पीयू सैंडविच पैनल / नालीदार स्टील शीट / कस्टम पर्दा दीवार प्रणाली

दरवाजा एवं खिड़की प्रणाली

स्लाइडिंग दरवाजा / रोलिंग शटर दरवाजा / हैंगर दरवाजा / प्रवेश द्वार / स्टील दरवाजा; एल्यूमीनियम मिश्र धातु विंडो / पीवीसी विंडो / तूफान प्रतिरोधी विंडो

सतह का उपचार

हॉट-डिप गैल्वनाइजिंग/मल्टी-लेयर कोटिंग सिस्टम

रंग

सफेद / ग्रे / कस्टम रंग

सहायक प्रणाली

दिन के उजाले रोशनदान, वेंटीलेटर, फास्टनरों, सीलिंग स्ट्रिप्स, आदि।

डिज़ाइन किया गया सेवा जीवन

50 वर्ष

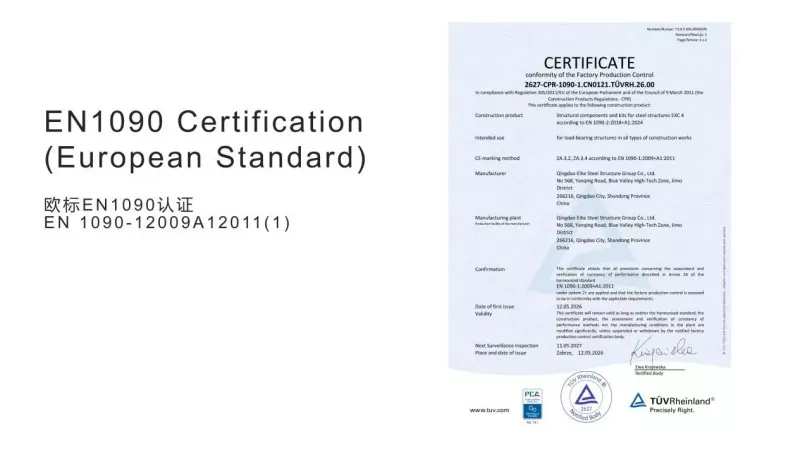

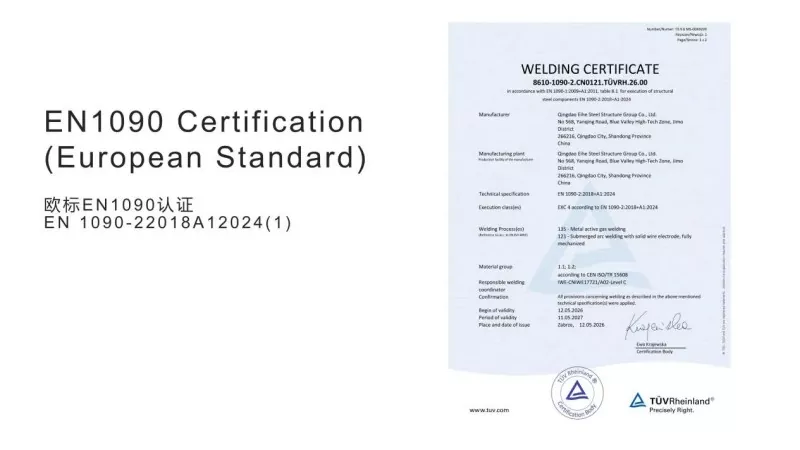

सीई प्रमाणीकरण

EN 1090 प्रमाणन

अनुप्रयोग परिदृश्य

प्रदर्शनी हॉल/सम्मेलन केंद्र/बहु-कार्यात्मक शोरूम/कार्यक्रम स्थल/व्यापार केंद्र

अनुकूलन प्रक्रिया

1. बुनियादी परियोजना जानकारी (स्थान, आयाम, जलवायु परिस्थितियाँ, कार्यात्मक आवश्यकताएँ) प्रदान करें

2. ईयू-मानक डिजाइन योजना और प्रारंभिक उद्धरण जारी करें

3. विस्तृत डिज़ाइन (EN 1993 गणना रिपोर्ट, EN 1090 निर्माण दस्तावेज़)

4. फैक्टरी उत्पादन (S355 स्टील प्रोसेसिंग, प्री-असेंबली, Sa2.5 ब्लास्टिंग और पेंटिंग)

5. ऑन-साइट इरेक्शन (ग्राउंड असेंबली और वेल्डिंग + हाई-एल्टीट्यूड बोल्टिंग)

6. सीई प्रमाणीकरण दस्तावेजों को सौंपना और अंतिम स्वीकृति
