स्टेडियम के लिए बड़े स्पैन स्टील स्ट्रक्चर

स्टेडियम के लिए लार्ज स्पैन स्टील स्ट्रक्चर आधुनिक खेल स्थलों के निर्माण में मुख्य तकनीक है। अपनी उत्कृष्ट इंजीनियरिंग क्षमताओं के साथ, हम सही समाधान प्रदान करते हैं जो विशाल स्थानों को कवर करने के लिए परम विश्वसनीयता, दृश्य अभिव्यक्ति और अर्थव्यवस्था को जोड़ता है।

बड़े स्पैन प्राप्त करने के लिए स्टील संरचनाओं का चयन क्यों करें? इस्पात संरचनाओं में स्टील के उत्कृष्ट उच्च शक्ति-से-वजन अनुपात के कारण, घटक उत्कृष्ट भार-वहन क्षमता रखते हुए हल्कापन बनाए रख सकते हैं, जिससे यह सौ मीटर के स्तर पर बाधा मुक्त स्थान प्राप्त करने के लिए सबसे आदर्श सामग्री बन जाती है। संरचनात्मक घटकों को कारखाने में उच्च परिशुद्धता के साथ तैयार किया जा सकता है और साइट पर कुशलतापूर्वक इकट्ठा किया जा सकता है। यह मॉडल निर्माण अवधि को काफी कम कर सकता है, परियोजना की गुणवत्ता में प्रभावी ढंग से सुधार कर सकता है और लागत को नियंत्रित कर सकता है। स्टील का उत्कृष्ट प्रसंस्करण प्रदर्शन सुरुचिपूर्ण मेहराब से लेकर जटिल स्थानिक ग्रिड तक विभिन्न जटिल ज्यामितीय रूपों को सटीक रूप से प्राप्त कर सकता है, जो आर्किटेक्ट्स को ऐतिहासिक डिजाइन दृष्टि को वास्तविकता में बदलने में सहायता करता है।

उत्पाद विवरण

स्टेडियम के लिए लार्ज स्पैन स्टील स्ट्रक्चर्स एक जटिल व्यवस्थित परियोजना है, और इसकी सफलता दूरंदेशी योजना, नवीन डिजाइन और सटीक निर्माण पर निर्भर करती है। इस क्षेत्र में अपने गहन संचय के साथ, ईआईएचई परियोजना की गुणवत्ता सुनिश्चित करने के लिए आपके लिए महत्वपूर्ण विवरण सुलझाएगा।

टीम द्वारा क्लाइंट के साथ संचार पूरा करने के बाद, इंजीनियरिंग टीम के लिए पहला कदम स्टेडियम के प्रत्येक घटक की उपस्थिति, आंतरिक संरचना और विशिष्ट आयामों को डिजाइन करना है। निर्माण के प्रारंभिक चरण में, एंकर बोल्ट को नींव और स्टील संरचना के बीच कनेक्शन बिंदु के रूप में उपयोग करने की आवश्यकता होती है। आमतौर पर बड़े-स्पैन स्टेडियमों में उपयोग की जाने वाली संरचना ट्रस संरचना है, जो अत्यधिक स्थिर है और इसमें उच्च स्थान उपयोग दर है। ईआईएचई विशेष रूप से कनेक्शन नोड्स के डिजाइन पर जोर देता है। इन "संरचनात्मक जोड़ों" की सटीक गणना और अनुकूलन किया गया है, और वे समग्र कठोरता और सुरक्षा सुनिश्चित करने की कुंजी हैं।

हम प्रीफैब्रिकेशन की अवधारणा का पालन करते हैं। स्टील संरचनाओं का निर्माण डिजिटल कारखानों में उच्च परिशुद्धता के साथ किया जाता है, जिससे स्रोत से गुणवत्ता सुनिश्चित होती है और निर्माण अवधि कम हो जाती है। ऑन-साइट असेंबली और इंस्टॉलेशन प्रक्रिया के दौरान, हम अपनी उत्कृष्ट शिल्प कौशल और सख्त प्रक्रिया नियंत्रण के साथ मिलीमीटर-स्तर की सटीकता सुनिश्चित करते हैं। जटिल परियोजनाओं के लिए, हम बंद होने से पहले समग्र संरचना की सुरक्षा सुनिश्चित करने के लिए वैज्ञानिक रूप से अस्थायी सहायता प्रणाली लागू करते हैं।

EIHE सुरक्षा और अर्थव्यवस्था के बीच संतुलन हासिल करने के लिए संरचनात्मक तनाव और सेवा वातावरण के आधार पर विभिन्न ग्रेड के उच्च शक्ति वाले स्टील का सटीक चयन करता है। हम विभिन्न प्रकार के उन्नत सतह उपचार और जंग-रोधी कोटिंग समाधान प्रदान करते हैं, जो संरचनाओं के स्थायित्व को काफी हद तक बढ़ाते हैं और उनके पूरे जीवन चक्र में रखरखाव की लागत को कम करते हैं।

उत्पाद मामला

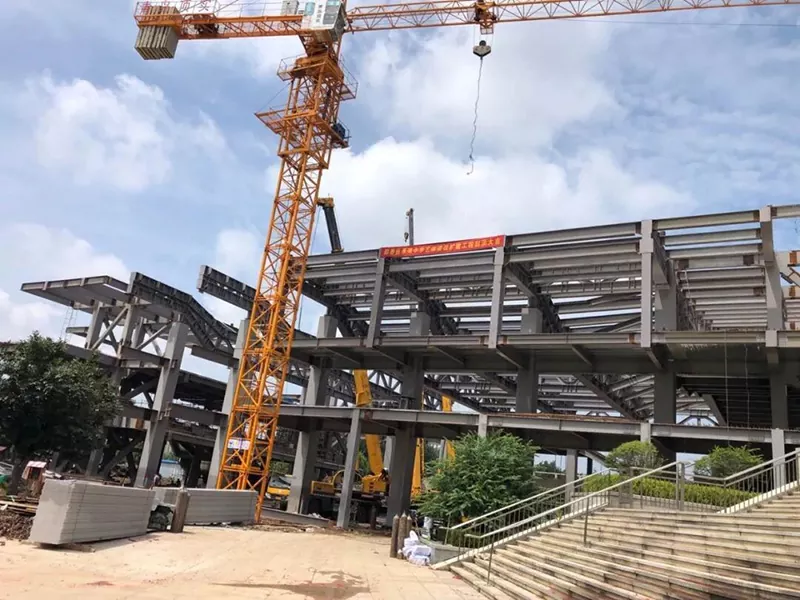

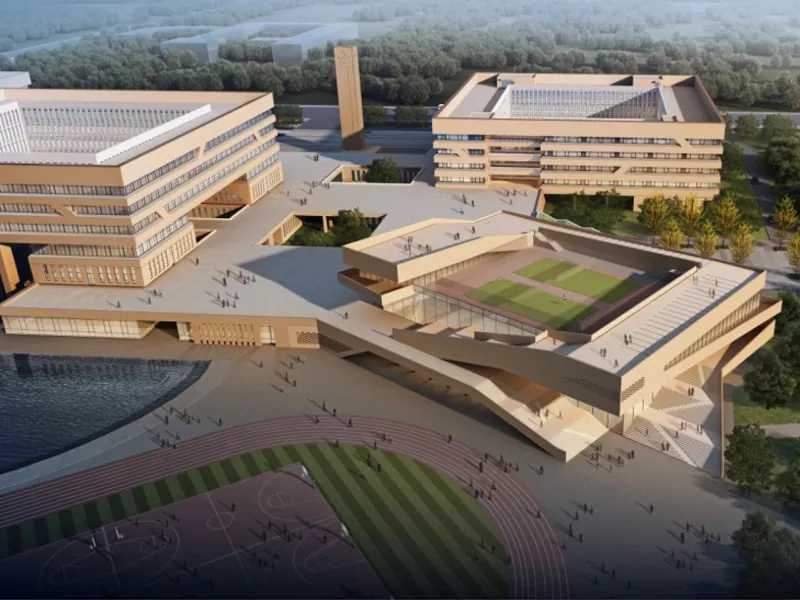

स्टेडियम का कुल निर्माण क्षेत्र 6,139 वर्ग मीटर है, जिसमें एक मंजिल जमीन से ऊपर है और कुछ हिस्सों में दो मंजिल हैं। यह 19.8 मीटर ऊंचा है और मुख्य रूप से एक खेल स्थल और इसकी सहायक इमारतों के रूप में कार्य करता है। यह एक स्टील फ्रेम संरचना को अपनाता है, जिसमें छत पर बड़े स्टील ट्रस और जगह-जगह कंक्रीट डाली जाती है। उनमें से, कैंटिलीवर बीम 36 मीटर लंबा है, जिसमें 3 मीटर का बीम अनुभाग है। प्रत्येक ट्रस का वजन 67 टन तक होता है, और कुल स्टील की खपत 1,800 टन है। यह प्रोजेक्ट एक बड़े-स्पैन वाला कैंटिलीवर स्टील स्ट्रक्चर स्पेस सिस्टम है जिसमें उच्च इनडोर क्लीयरेंस और कोई कॉलम नहीं है, जो बड़े पैमाने पर प्रतिस्पर्धा की घटनाओं के लिए व्यापक दृश्य प्रभाव प्रदान करता है। यह परियोजना क़िंगदाओ शहर में पहली इस्पात संरचना पूर्वनिर्मित व्यायामशाला है, जिसकी असेंबली दर 68% है। वास्तुशिल्प डिजाइन इलाके की ऊंचाई के अंतर का कुशलतापूर्वक उपयोग करता है, एक शतरंज के टुकड़े जैसा दिखता है जो पूरे परिसर की इमारत में एकीकृत होता है, जिससे एक पूर्ण एकता प्राप्त होती है।

पैरामीटर (विनिर्देश)
