इस्पात संरचनात्मक घटकों के लिए संपूर्ण मार्गदर्शिका: द्वितीयक सदस्य और कनेक्शन विवरण

पिछले अंक में प्राथमिक लोड-असर वाले सदस्यों और ब्रेसिंग और स्थिरता सदस्यों के विवरण और लेआउट चित्र दिखाए गए थेइस्पात संरचनात्मकअवयव। यह सत्र माध्यमिक और संलग्न घटकों के साथ-साथ कनेक्शन और संरचनात्मक फिटिंग की शुरूआत के साथ जारी है। नीचे इस्पात भवनों में विशिष्ट लेआउट स्थितियों और प्रत्येक घटक की पूरी सूची का विवरण दिया गया है।

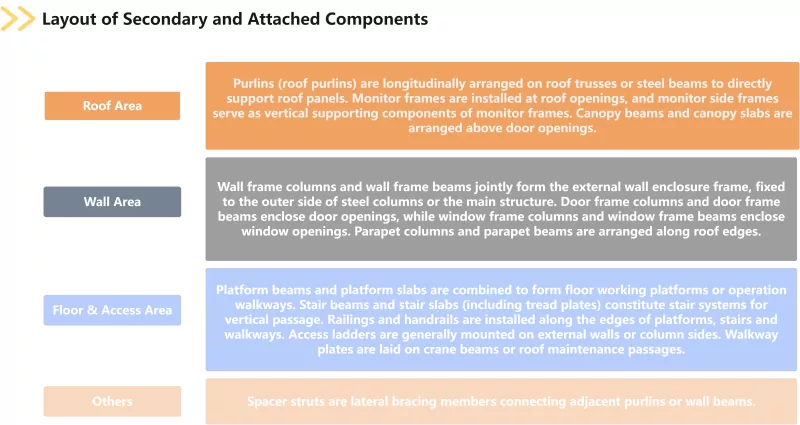

माध्यमिक और संलग्न घटकों में शहतीर, दीवार फ्रेम कॉलम, दीवार फ्रेम बीम, मॉनिटर फ्रेम, मॉनिटर साइड फ्रेम, सीढ़ी बीम, सीढ़ी स्लैब, प्लेटफॉर्म बीम, प्लेटफॉर्म स्लैब, रेलिंग, हैंड्रिल, एक्सेस सीढ़ी, वॉकवे प्लेट और स्पेसर स्ट्रट्स, डोर फ्रेम कॉलम, डोर फ्रेम बीम, विंडो फ्रेम कॉलम, विंडो फ्रेम बीम, कैनोपी बीम, कैनोपी स्लैब, पैरापेट कॉलम और पैरापेट बीम शामिल हैं। शहतीर को छत के शहतीर और दीवार के शहतीर में विभाजित किया गया है, जबकि सीढ़ी के स्लैब ट्रेड प्लेटों को कवर करते हैं। बाड़े, मार्ग, दिन के उजाले और वेंटिलेशन जैसे निर्माण कार्य करते हुए, माध्यमिक और संलग्न घटक हवा के भार, बर्फ के भार और अन्य भार को मुख्य संरचना तक पहुंचाते हैं। वे अपरिहार्य भाग हैं जो इस्पात भवनों की अखंडता और सेवा कार्यों को सुनिश्चित करते हैं।

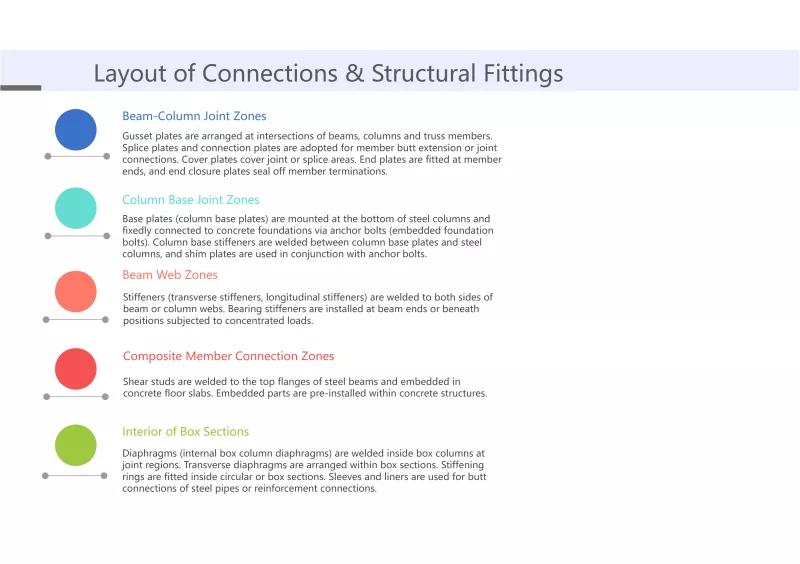

कनेक्शन और संरचनात्मक फिटिंग में गसेट प्लेट, स्टिफ़नर, बियरिंग स्टिफ़नर, शिम प्लेट, कनेक्शन प्लेट, स्प्लिस प्लेट, कवर प्लेट, एंड क्लोजर प्लेट, एंड प्लेट, बेस प्लेट, कॉलम बेस स्टिफ़नर, कॉलम एंकर बोल्ट, उच्च शक्ति वाले बोल्ट, साधारण बोल्ट, कतरनी स्टड, एम्बेडेड भाग, आस्तीन, लाइनर, स्टिफ़निंग रिंग, डायाफ्राम और अनुप्रस्थ डायाफ्राम शामिल हैं। स्टिफ़नर को अनुप्रस्थ स्टिफ़नर और अनुदैर्ध्य स्टिफ़नर में विभाजित किया गया है; बेस प्लेट में कॉलम बेस प्लेट शामिल हैं; कॉलम एंकर बोल्ट को एम्बेडेड फाउंडेशन बोल्ट के रूप में भी जाना जाता है; कतरनी स्टड को स्टड कनेक्टर भी कहा जाता है; डायाफ्राम बॉक्स कॉलम के लिए आंतरिक डायाफ्राम को कवर करते हैं। की एक महत्वपूर्ण श्रेणी के रूप मेंइस्पात संरचनाघटक, कनेक्शन और संरचनात्मक फिटिंग सीधे यह निर्धारित करते हैं कि क्या सभी लोड-असर वाले सदस्य प्रभावी ढंग से समन्वय में काम कर सकते हैं और क्या लोड ट्रांसफर पथ निरंतर और विश्वसनीय है।

अब तक, संरचनात्मक संरचना द्वारा वर्गीकृत इस्पात संरचनात्मक घटकों की चार प्रमुख श्रेणियों को सुलझा लिया गया है। उपरोक्त सभी घटकों को इस्पात भवनों के निर्माण चित्रों पर तैयार किया गया है, संरचनात्मक गणना रिपोर्ट में बल विश्लेषण में शामिल किया गया है, और पूर्ण संरचनाओं में स्थायी रूप से बनाए रखा गया है। घटकों का संयोजन विभिन्न परियोजना प्रकारों के साथ भिन्न होता है। प्रत्येक प्रकार के घटक की कार्यात्मक स्थिति और लेआउट तर्क की सही समझ सटीक मात्रा बिलों को संकलित करने और व्यापक इकाई कीमतों को उचित रूप से निर्धारित करने के लिए एक शर्त है, साथ ही यह सुनिश्चित करने की नींव है कि इस्पात संरचनाओं के डिजाइन इरादे को सुरक्षित और विश्वसनीय भौतिक भवनों में परिवर्तित किया जा सकता है।
