इस्पात संरचनाओं (स्टील फ्रेम्स) के लिए निर्माण प्रक्रिया मानक

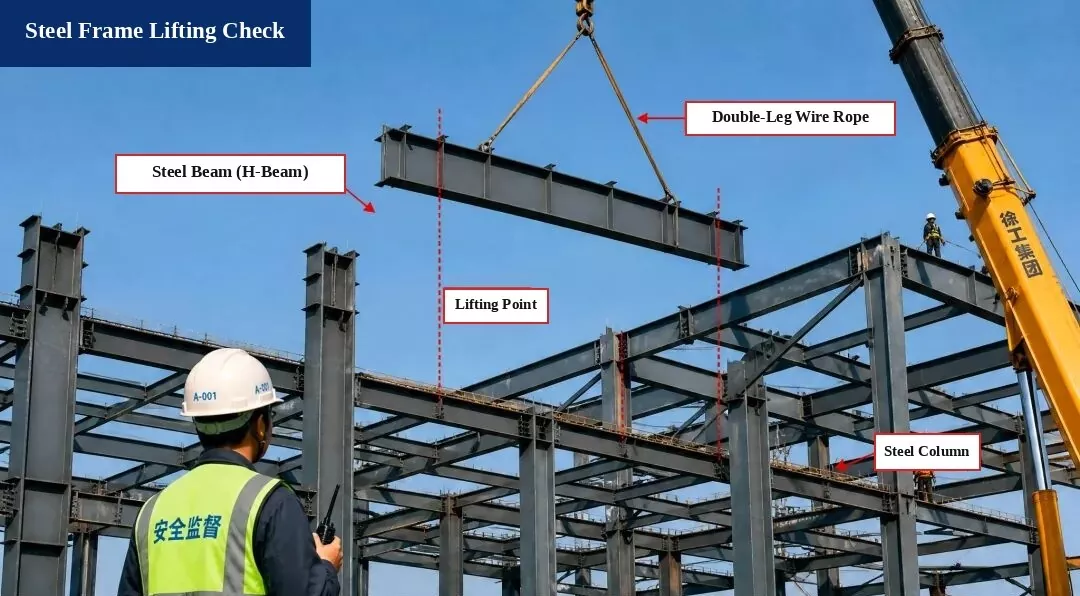

1. स्टील फ्रेम लिफ्टिंग चेक (उत्थापन गणना)

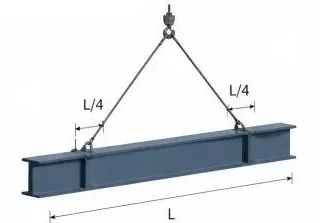

I. भारोत्तोलन आरेख

सदस्य:स्टील बीम H500×200×10×16, लंबाई L = 12.0 मीटर

उठाने के बिंदु:बीम के प्रत्येक छोर से L/4 पर सेट करें

स्लिंग कोण:α ≈ 60°

द्वितीय. लोड गणना

1. बीम का स्व-वजन:
जी = ρ × वी = 78.5 केएन/एम³ × 0.212 एम³/एम × 12.0 एम = 199.9 केएन

2. गतिशील लोड फैक्टर:1.1 लीजिए

3. स्लिंग्स का वजन:उपेक्षित (नगण्य)

4. कुल भार उठाना:
पी = जी × 1.1 = 219.9 केएन

5. स्लिंग तनाव (संतुलित भार):
टी = पी / (2 × कॉस α) = 219.9 / (2 × कॉस 60°) = 219.9 केएन

तृतीय. स्लिंग सुरक्षा जांच

1. स्लिंग प्रकार:φ20 स्टील वायर रस्सी, ब्रेकिंग लोड Fb = 360 kN

2. सुरक्षा कारक (एन):
एन = एफबी / टी = 360 / 219.9 = 1.64 > 1.25

मानक आवश्यकताओं को पूरा करता है!

निष्कर्ष की जाँच करें:
उठाने का कार्य सुरक्षित है और कोड आवश्यकताओं को पूरा करता है।

संदर्भ मानक

• इस्पात संरचनाओं के निर्माण के लिए कोड (जीबी 50755-2012)

• निर्माण में उठाने और उत्थापन की सुरक्षा के लिए तकनीकी कोड (जेजीजे 276-2012)

सुरक्षा नोट:

1. उठाने से पहले स्टील बीम, तार रस्सियों और उठाने वाले उपकरणों की जांच करें ताकि यह सुनिश्चित हो सके कि वे सुरक्षित और विश्वसनीय हैं।

2. उठाने की प्रक्रिया को निर्देशित करने के लिए एक समर्पित व्यक्ति को नियुक्त करें। कोई भी उठे हुए बीम के नीचे खड़ा नहीं हो सकता।

3. जब हवा की गति स्तर 6 या उससे अधिक हो जाए तो उठाने का काम तुरंत बंद कर दें।

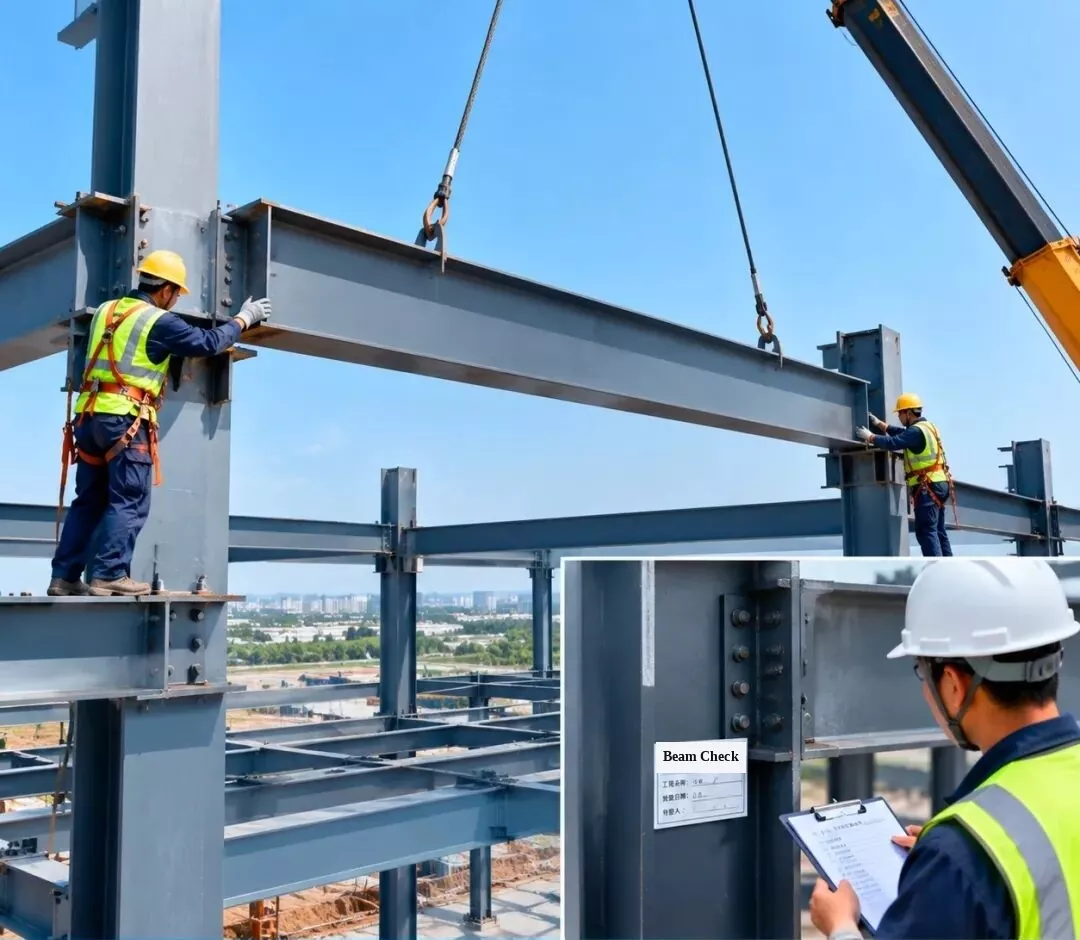

2. स्टील फ़्रेम स्थापना और निरीक्षण - स्टील बीम स्थापना

स्टील बीम को उसकी नियोजित स्थिति में उठाएं, फिर यह सुनिश्चित करने के लिए कनेक्शन जोड़ों का निरीक्षण करें और अनुमोदन करें कि स्थापना की गुणवत्ता डिजाइन आवश्यकताओं को पूरा करती है।

[कॉलम पर इनसेट टैग: स्टील बीम स्थापना निरीक्षण | परियोजना का नाम: कार्यशाला #1 | निरीक्षण तिथि | इंस्पेक्टर]

3. स्टील फ़्रेम स्थापना और निरीक्षण - स्टील रूफ ट्रस स्थापना

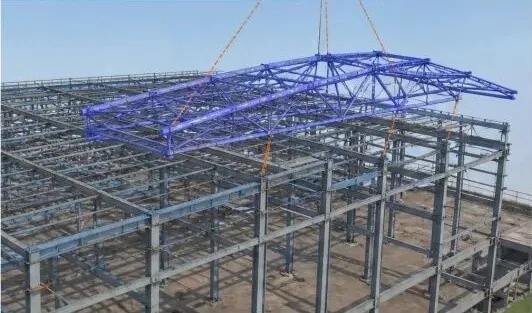

1. 3डी बीआईएम सिमुलेशन:उठाने की योजना और स्थापना क्रम को बेहतर बनाने के लिए स्टील छत ट्रस स्थापना का अनुकरण करें।

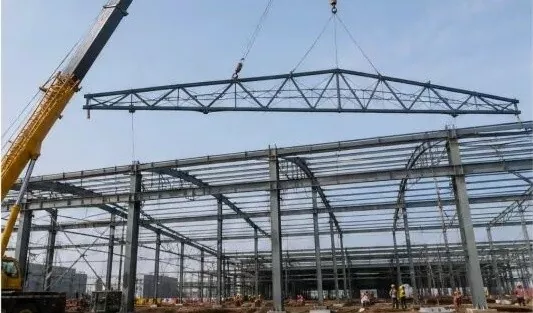

2. रूफ ट्रस लिफ्टिंग:ट्रस को उठाने के लिए ट्रक क्रेन का उपयोग करें और इसे संतुलित रखते हुए धीरे-धीरे अपनी स्थिति में रखें।

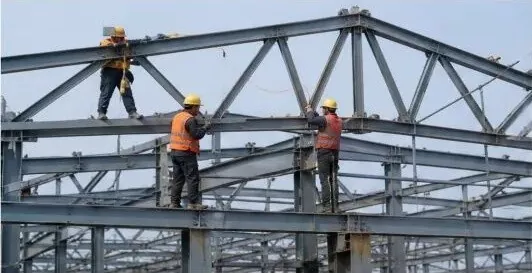

3. स्थिति निर्धारण एवं अस्थायी निर्धारण:छत का ढांचा स्थापित होने के बाद, इसे अस्थायी रूप से सुरक्षित करें और इसकी स्थिति और ऊंचाई (ऊंचाई) को समायोजित करें।

4. उच्च शक्ति बोल्ट कनेक्शन:मजबूत कनेक्शन सुनिश्चित करने के लिए डिज़ाइन नियमों के अनुसार उच्च शक्ति वाले बोल्ट को कस लें।

5. स्थापना निरीक्षण:यह सुनिश्चित करने के लिए कि वे कोड को पूरा करते हैं, ट्रस की ऊंचाई, फैलाव, झुकने (विक्षेपण) और ऊर्ध्वाधर संरेखण की जांच करें।

6. निरीक्षण रिकॉर्ड:निरीक्षण पास करने के बाद, रिकॉर्ड फॉर्म पूरा करें और अगले निर्माण चरण पर आगे बढ़ें।

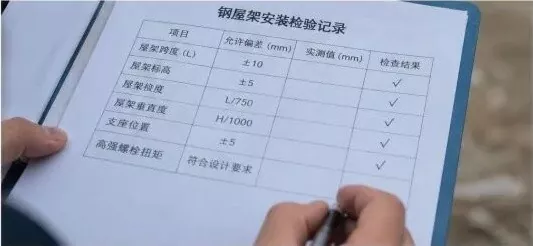

स्टील रूफ ट्रस इंस्टालेशन निरीक्षण रिकॉर्ड

निरीक्षण आइटम	अनुमत त्रुटि (मिमी)	मापा मूल्य (मिमी)	परिणाम जांचें
ट्रस स्पैन (एल)	±10	—	√ (पास)
ट्रस की ऊंचाई (ऊंचाई)	±5	—	√ (पास)
ट्रस झुकना (विक्षेपण)	एल/750	—	√ (पास)
ट्रस लंबवत संरेखण	एच/1000	—	√ (पास)
समर्थन स्थिति	±5	—	√ (पास)
हाई-स्ट्रेंथ बोल्ट टॉर्क	डिज़ाइन आवश्यकताओं को पूरा करता है	—	√ (पास)

प्रमुख नियंत्रण बिंदु:

उनके प्रकार, आकार और वेल्ड गुणवत्ता को सत्यापित करने के लिए साइट पर आने वाले सभी स्टील भागों की जाँच करें;
उठाने की सुरक्षा सुनिश्चित करने के लिए एक सुरक्षित और व्यावहारिक उठाने की योजना का उपयोग करें;
ट्रस को उसकी स्थिति में रखने के तुरंत बाद समायोजित और ठीक करें;
सभी उच्च शक्ति वाले बोल्टों को ठीक से कस लें और कोड के अनुसार उनके टॉर्क का परीक्षण करें;
यह सुनिश्चित करने के लिए पूर्ण निरीक्षण करें कि स्थापित संरचना सभी डिज़ाइन और कोड आवश्यकताओं को पूरा करती है।

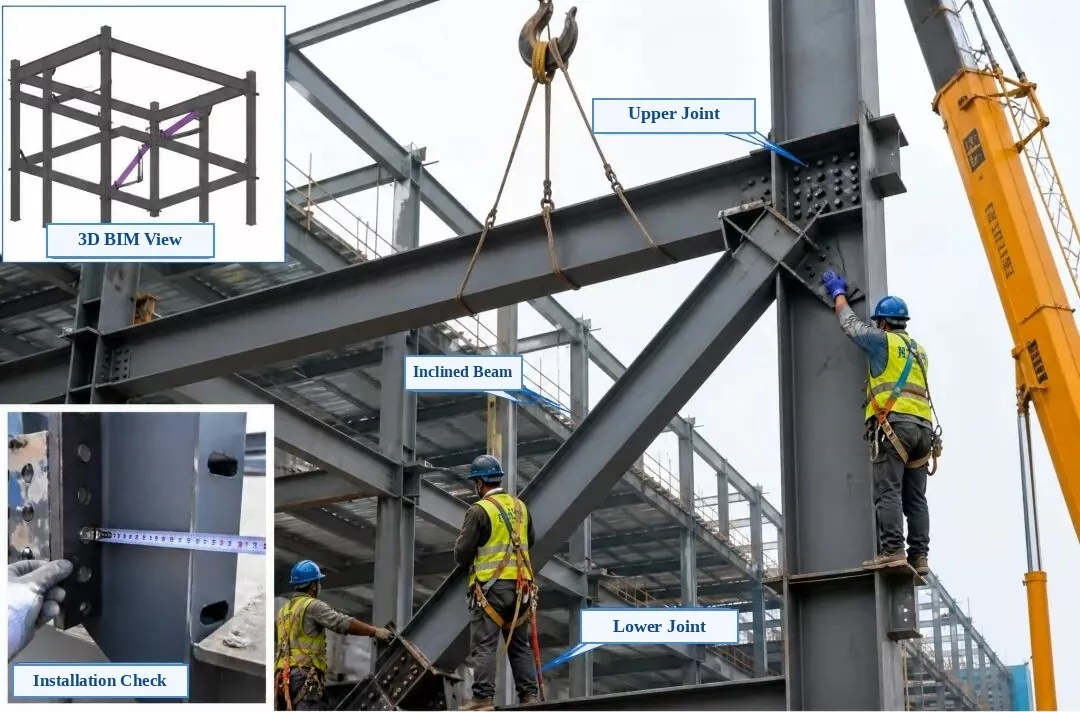

4. स्टील फ़्रेम स्थापना और निरीक्षण - इच्छुक स्टील बीम स्थापना

निकाले गए फोटो लेबल:शीर्ष-बाएँ इनसेट: 3डी बीआईएम दृश्य | निचला-बाएँ इनसेट: इंस्टालेशन जाँच | मुख्य फोटो: ऊपरी कनेक्शन जोड़, झुका हुआ स्टील बीम (विकर्ण ब्रेस), निचला कनेक्शन जोड़

स्टील फ़्रेम स्थापना और निरीक्षण - इच्छुक स्टील बीम स्थापना

1. प्री-इंस्टॉलेशन जांच:भाग संख्या, आकार, बोल्ट छेद की स्थिति और कनेक्शन प्लेट की दिशा की जाँच करें। सुनिश्चित करें कि संपर्क सतहें सपाट, साफ और गड़गड़ाहट या तेल से मुक्त हों।

2. उठाना और स्थिति निर्धारण:झुकी हुई बीम को धीरे-धीरे अपनी जगह पर उठाने के लिए दो उठाने वाले बिंदुओं का उपयोग करें। इसे अस्थायी रूप से ठीक करें और सुनिश्चित करें कि ऊपरी और निचले दोनों जोड़ स्टील कॉलम और बीम के साथ सटीक रूप से संरेखित हों।

3. संरेखण और समायोजन:डिज़ाइन आवश्यकताओं को पूरा करने के लिए झुके हुए बीम की केंद्र रेखा स्थिति, ऊंचाई और ऊर्ध्वाधर संरेखण को समायोजित करें। संरेखण के बाद स्थाई कनेक्शन पूर्ण करें।

4. कनेक्शन विधि:उच्च शक्ति वाले बोल्ट से कनेक्ट करें। डिज़ाइन की आवश्यकता के अनुसार उन्हें केंद्र से बाहर की ओर दोनों तरफ समान रूप से कसें, और अंतिम कसने के निरीक्षण के बाद प्रत्येक बोल्ट को चिह्नित करें।

5. स्थापना निरीक्षण:केंद्र रेखा की स्थिति, ऊंचाई, ऊर्ध्वाधर संरेखण, प्लेट संपर्क की जकड़न और बोल्ट कसने की गुणवत्ता की जांच करें। हर चीज को इस्पात संरचनाओं की निर्माण गुणवत्ता की स्वीकृति के लिए कोड (जीबी 50205) का पालन करना चाहिए।

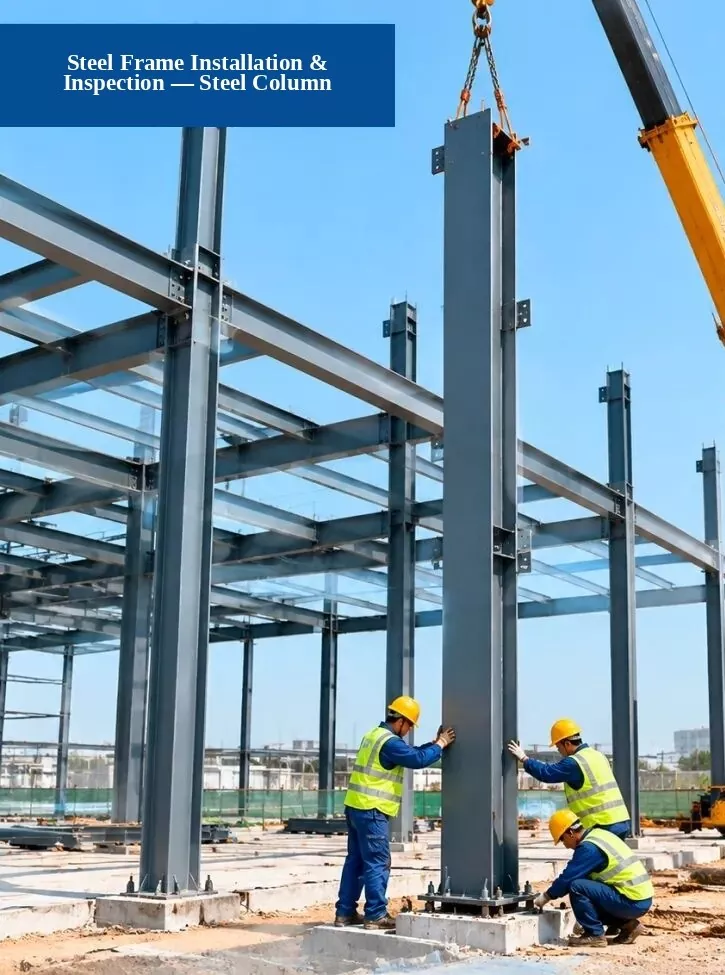

5. स्टील फ़्रेम स्थापना और निरीक्षण - स्टील कॉलम स्थापना

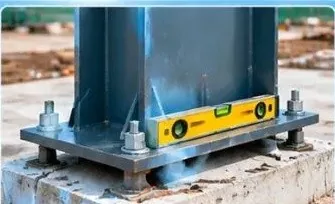

1. फाउंडेशन जांच:जांचें कि क्या एंकर बोल्ट की स्थिति, नींव की ऊंचाई और नींव के आयाम डिजाइन आवश्यकताओं को पूरा करते हैं।

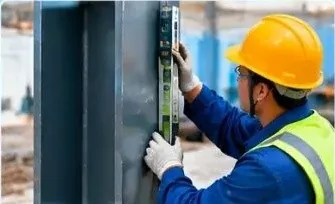

2. लंबवत संरेखण जांच:स्टील कॉलम कितना सीधा (ऊर्ध्वाधर) खड़ा है, यह जांचने के लिए टोटल स्टेशन, लेजर प्लंब या स्ट्रेटएज लेवल का उपयोग करें।

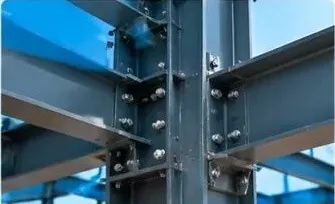

3. कनेक्शन गुणवत्ता जांच:जांचें कि क्या उच्च शक्ति वाले बोल्ट, वेल्ड और कनेक्शन प्लेट मानक आवश्यकताओं को पूरा करते हैं।

निर्माण प्रक्रिया:1. तैयारी कार्य → 2. स्टील कॉलम को उठाना और लगाना → 3. स्थापित करना और सुरक्षित करना → 4. निरीक्षण और स्वीकृति

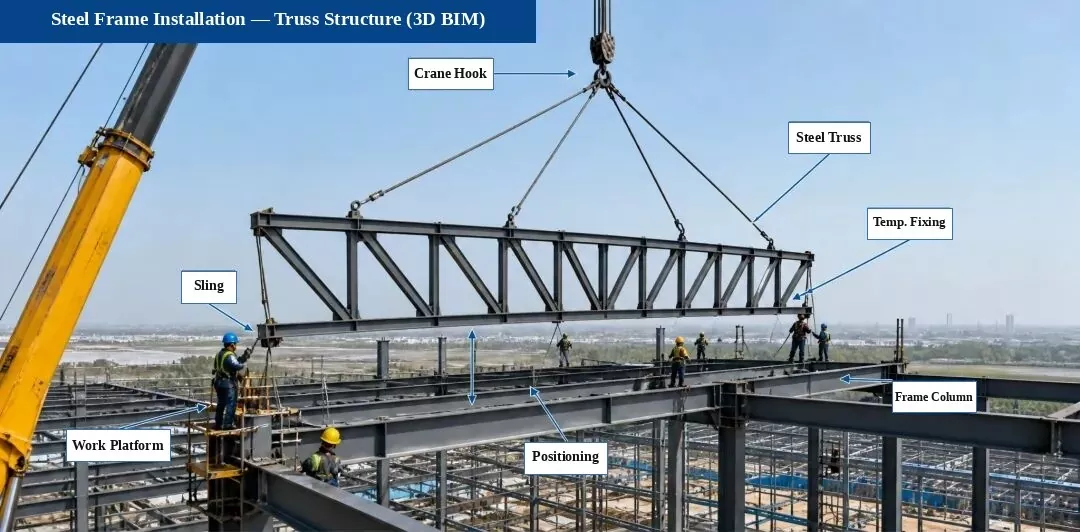

6. स्टील फ्रेम इंस्टालेशन - ट्रस स्ट्रक्चर इंस्टालेशन (3डी बीआईएम आरेख)

स्थापना प्रक्रिया प्रवाह:सर्वेक्षण और अंकन → समर्थन जांच → लिफ्ट और स्थान → अस्थायी फिक्सिंग → संरेखण और समायोजन → उच्च शक्ति बोल्ट कनेक्शन → वेल्डिंग (यदि आवश्यक हो)

मुख्य स्थापना बिंदु:

उठाने से पहले, समर्थन केंद्र रेखा, ऊंचाई और एम्बेडेड भाग की स्थिति की दोबारा जांच करें;
ट्रस को स्थिर रखने के लिए उठाने के दौरान पवन गाइड रस्सियाँ (टैगलाइन) संलग्न करें;
झुकने या विरूपण को रोकने के लिए प्लेसमेंट के तुरंत बाद ट्रस को समायोजित और अस्थायी रूप से सुरक्षित करें;
उच्च-शक्ति बोल्ट कनेक्शन को डिज़ाइन और कोड नियमों का पालन करना चाहिए और आवश्यक टॉर्क तक कड़ा किया जाना चाहिए;
वेल्ड गुणवत्ता को इस्पात संरचनाओं की निर्माण गुणवत्ता की स्वीकृति के लिए संहिता (जीबी 50205) के नियमों के अनुरूप होना चाहिए।

मुख्य निरीक्षण बिंदु (साइट फ़ोटो):

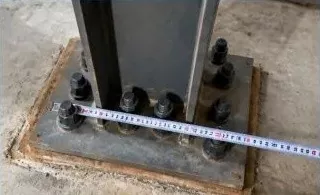

1. समर्थन एवं संयुक्त जांच

यह सुनिश्चित करने के लिए कि वे डिज़ाइन आवश्यकताओं को पूरा करते हैं, समर्थन बोल्ट, शिम प्लेट और एम्बेडेड भागों की स्थिति और ऊंचाई की जांच करें।

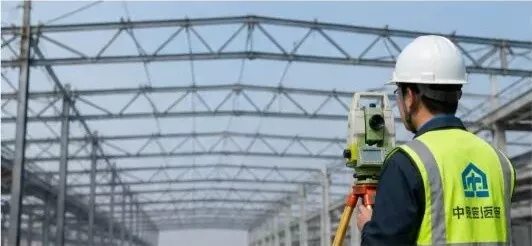

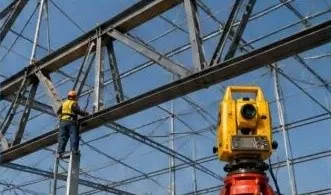

2. ट्रस संरेखण जांच

ट्रस की केंद्र रेखा, ऊंचाई और मोड़ को मापने और संरेखण समायोजन करने के लिए कुल स्टेशन का उपयोग करें।

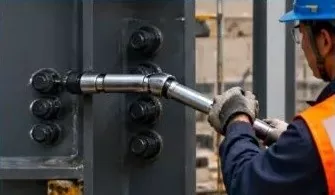

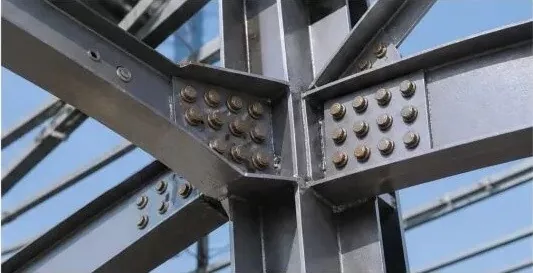

3. हाई-स्ट्रेंथ बोल्ट चेक

उच्च शक्ति वाले बोल्टों की संख्या, आकार और टॉर्क की जाँच करें, और कोड की आवश्यकता के अनुसार उनका पुनः परीक्षण करें।

टिप्पणी:इस परियोजना में ट्रस संरचना को कारखाने में पहले से इकट्ठा किया गया है और सटीक स्थापना, गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए साइट पर अनुभागों में उठाया गया है।

7. स्टील फ्रेम और प्रोफाइल मेटल रूफ शीट की स्थापना और निरीक्षण

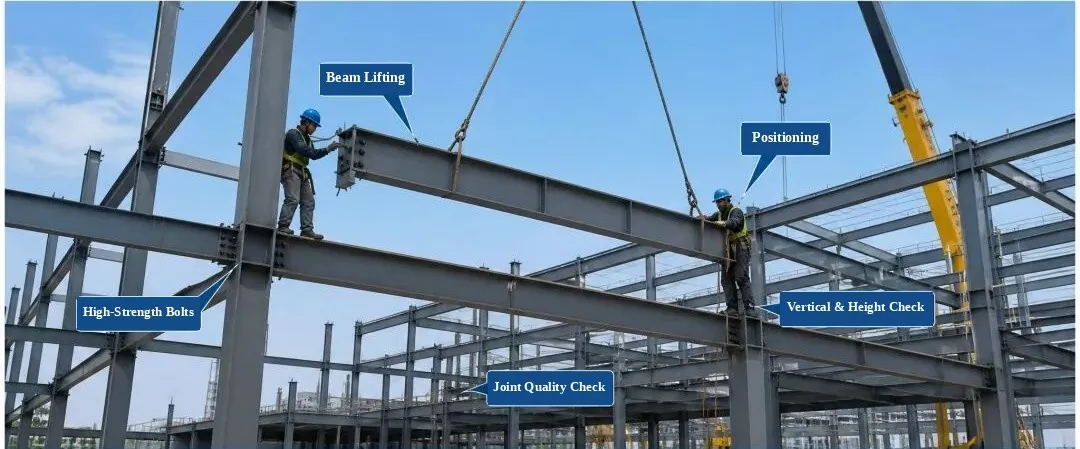

स्टील फ़्रेम स्थापना और निरीक्षण

(लेबल: बीम लिफ्टिंग, पोजिशनिंग, हाई-स्ट्रेंथ बोल्ट, वर्टिकल और हाइट चेक, ज्वाइंट क्वालिटी चेक)

1. आने वाले भाग की जाँच:सामग्री की गुणवत्ता, आकार, सतह की स्थिति और सीधापन की जाँच करें। निरीक्षण में उत्तीर्ण होने के बाद ही स्थापित करें।

2. प्रक्रिया नियंत्रण:स्थापना के दौरान भाग की स्थिति, ऊंचाई, ऊर्ध्वाधर संरेखण और बोल्ट कसने को नियंत्रित करें।

3. निरीक्षण आइटम:केंद्र रेखा स्थिति, ऊंचाई, ऊर्ध्वाधर संरेखण, सतह समतलता, और बोल्ट कनेक्शन गुणवत्ता।

4. गुणवत्ता मानक:इस्पात संरचनाओं की निर्माण गुणवत्ता की स्वीकृति के लिए कोड (जीबी 50205-2020) को पूरा करना होगा।

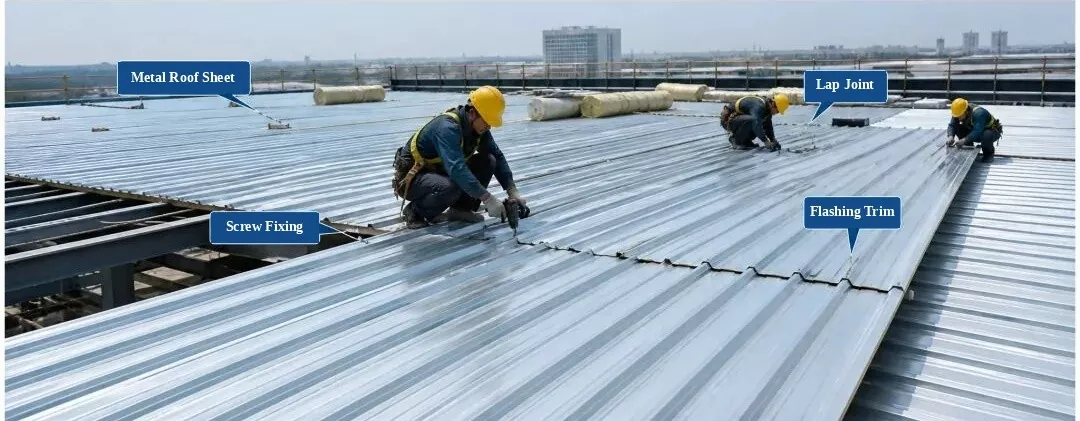

प्रोफ़ाइलयुक्त धातु छत शीट की स्थापना एवं निरीक्षण

(लेबल: मेटल रूफ शीट, लैप जॉइंट, सेल्फ-टैपिंग स्क्रू फिक्सिंग, फ्लैशिंग ट्रिम)

1. सामग्री की जाँच:पैनल प्रोफ़ाइल, मोटाई, कोटिंग और रंग की जाँच करें। निरीक्षण में उत्तीर्ण होने के बाद ही उपयोग करें।

2. स्थापना नियम:पैनलों को सही ढंग से ओवरलैप करें और उन्हें मजबूती से ठीक करें। स्क्रू के बीच का अंतर मानक सीमा के भीतर रखें, कोई भी स्क्रू गायब या गलत जगह पर न रखें।

3. निरीक्षण आइटम:छत की समतलता, ओवरलैप चौड़ाई, बन्धन बिंदु रिक्ति, और वॉटरप्रूफिंग विवरण।

4. गुणवत्ता मानक:मेटल रूफ इंजीनियरिंग के लिए तकनीकी कोड (जीबी 50345-2012) को पूरा करना होगा।

8. स्टील फ्रेम स्थापना और निरीक्षण - स्टील सीढ़ियाँ और रेलिंग स्थापना

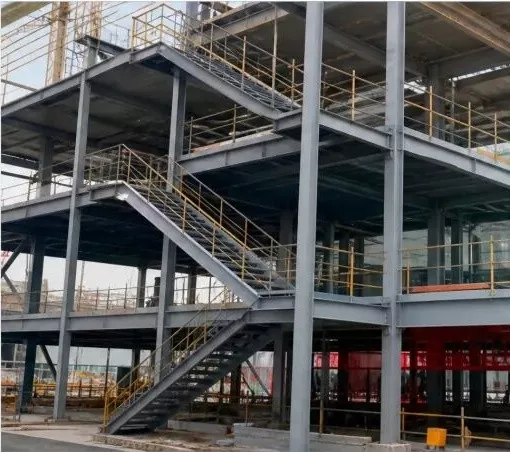

1. पूर्ण स्टील सीढ़ियाँ और रेलिंग (साइट फोटो)

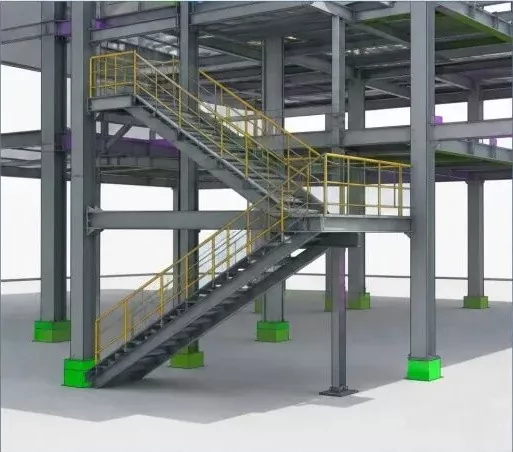

2. 3डी बीआईएम मॉडल (स्टील सीढ़ियाँ और रेलिंग)

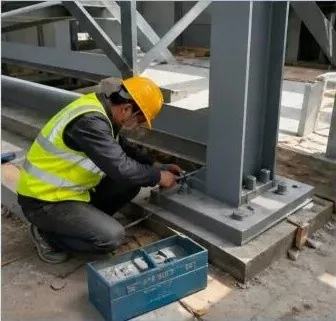

3. स्टील सीढ़ी स्थापना (साइट कार्य)

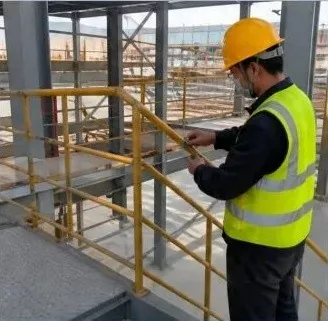

4. रेलिंग स्थापना (साइट कार्य)

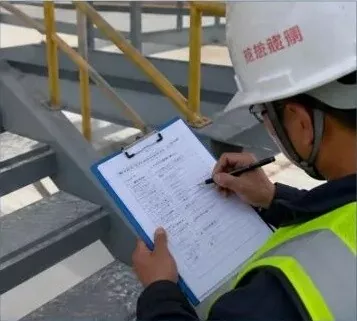

5. स्थापना गुणवत्ता निरीक्षण (साइट जांच)

निर्देश:

स्टील की सीढ़ियाँ और रेलिंग स्थापित करने से पहले, घटक आयाम, ऊँचाई और लेआउट सेंटरलाइन की दोबारा जाँच करें;
बोल्ट वाले कनेक्शन का उपयोग करते समय, मजबूत कनेक्शन सुनिश्चित करने के लिए बोल्ट के आकार, मात्रा और टॉर्क की जांच करें;
स्थापित रेलिंग दृढ़ और सीधी होनी चाहिए, पूर्ण और चिकनी वेल्ड के साथ जो डिज़ाइन और कोड आवश्यकताओं को पूरा करती हो;
स्थापना के बाद गुणवत्ता निरीक्षण करें और परियोजना की गुणवत्ता सुनिश्चित करने के लिए निरीक्षण रिकॉर्ड भरें।

इस्पात संरचनातोंआज के निर्माण बाजार में बिल्डिंग फ्रेम बनाने के लिए इनका व्यापक रूप से उपयोग किया जाता है, और ये भविष्य में प्राथमिक भवन संरचनाओं के लिए मुख्य पसंद बन जाएंगे। इस्पात संरचनाओं में कई उप-श्रेणियाँ, संरचना प्रकार और घटक प्रकार होते हैं। संरचनात्मक प्रणाली के आधार पर, उन्हें चार मुख्य प्रकारों में विभाजित किया गया है: पोर्टल फ़्रेम, स्पेस ग्रिड, ट्रस और फ़्रेम संरचनाएं।
