ऑन-साइट स्टील स्ट्रक्चर असेंबली + इंटीग्रल होइस्टिंग कंस्ट्रक्शन वर्कफ़्लो + मुख्य विचार

परिचय:मेंइस्पात संरचना निर्माण, "ग्राउंड असेंबली + हेवी-क्रेन इंटीग्रल उत्थापन" (संरचना को पूरी तरह से जमीन पर असेंबल करना और भारी क्रेन का उपयोग करके इसे एक इकाई के रूप में उठाना) आज उपलब्ध सबसे अधिक लागत प्रभावी, सुरक्षित और गुणवत्ता-नियंत्रित निर्माण विधियों में से एक है।

"उच्च-ऊंचाई वाली ढीली असेंबली" (हवा में ऊंचाई पर घटकों को टुकड़े-टुकड़े करके जोड़ना) की तुलना में, यह विधि ऊंचाई पर खतरनाक काम को काफी कम कर देती है, वेल्डिंग दोष दर को कम करती है, और संरचनात्मक विरूपण को प्रभावी ढंग से नियंत्रित करती है। हालाँकि, इसके लिए सख्त ग्राउंड साइट तैयारी, उच्च परिशुद्धता असेंबली जिग सेटअप, कठोर लिफ्टिंग इंजीनियरिंग गणना और त्रुटिहीन ऑन-साइट सिग्नलिंग और कमांड की आवश्यकता होती है।

नीचे एक व्यापक और मानकीकृत तकनीकी मार्गदर्शिका दी गई हैसाइट पर इस्पात संरचनाअसेंबली और इंटीग्रल उत्थापन - आसान संदर्भ के लिए स्पष्ट वर्कफ़्लो और व्यावहारिक, सीधी तकनीकी आवश्यकताओं के साथ संरचित।

I. निर्माण विधि का मुख्य अवलोकन

निर्माण कार्यप्रवाह तर्क: अनुभागों में इस्पात घटकों का कारखाना पूर्वनिर्माण → जिग्स पर ऑन-साइट ग्राउंड असेंबली → वेल्डिंग सुधार, वेल्ड निरीक्षण (एनडीटी) और पेंट टच-अप → एक-टुकड़ा इंटीग्रल स्थिति में उत्थापन → फिक्सिंग और संरचनात्मक संरेखण।

प्रमुख लाभ

• संपूर्ण ज़मीन आधारित कार्य: प्राथमिक ऑपरेशन ज़मीन पर किए जाते हैं, जिससे गिरने के जोखिम और ऊंचाई वाले खतरों को काफी हद तक कम किया जा सकता है।

• नियंत्रित गुणवत्ता: असेंबली, वेल्डिंग और संरेखण एक स्थिर, सुलभ जमीनी वातावरण में होता है, जिससे बेहतर परिशुद्धता और निर्माण गुणवत्ता सुनिश्चित होती है।

• उच्च निर्माण दक्षता: उच्च ऊंचाई वाली वेल्डिंग और बोल्टिंग को कम किया जाता है, जिससे निर्माण की प्रगति में काफी तेजी आती है।

सीमाएँ

• बड़े असेंबली क्षेत्र की आवश्यकता: साइट पर असेंबली के लिए एक विशाल, समतल और अच्छी तरह से कॉम्पैक्ट ग्राउंड एरिया की आवश्यकता होती है।

• भारी उपकरण और सख्त जांच: उठाने की स्थिति और मिट्टी की भार वहन क्षमता के लिए उच्च टन भार उठाने वाली क्रेन और सख्त इंजीनियरिंग गणना की आवश्यकता होती है।

लागू परिदृश्य

ओपन-साइट इस्पात संरचना निर्माण, जैसे बड़े-स्पैन स्टील ट्रस, छत स्टील मॉड्यूल, मल्टी-स्पैन स्टील फ्रेम, और हेवी-ड्यूटी क्रेन गर्डर असेंबली।

द्वितीय. पूर्ण मानकीकृत निर्माण कार्यप्रवाह

मानक प्रक्रिया प्रवाह: निर्माण तैयारी → साइट लेवलिंग और संघनन → असेंबली जिग सेटअप और स्वीकृति → घटक प्राप्त करना और पुन: निरीक्षण → ग्राउंड असेंबली → वेल्डिंग कार्य → वेल्ड परीक्षण (एनडीटी) और एंटी-जंग पेंट टच-अप → लिफ्टिंग लग और रिगिंग सेटअप → ट्रायल लिफ्ट टेस्ट → औपचारिक इंटीग्रल उत्थापन → पोजिशनिंग फाइन-एडजस्टमेंट और अस्थायी फिक्सिंग → ग्रिड एक्सिस और एलिवेशन की दोबारा जांच → स्थायी कनेक्शन और फास्टनिंग → हेराफेरी हटाना → प्रोजेक्ट स्वीकृति → असेंबली जिग डिसमेंटलिंग

1. प्रारंभिक चरण की निर्माण तैयारी (सबसे महत्वपूर्ण कदम)

यदि प्रारंभिक तैयारी अपर्याप्त है, तो संयोजन और उठाने के दौरान संरचनात्मक विरूपण, पलटाव, या आयामी त्रुटियां जैसे मुद्दे आसानी से हो सकते हैं। इन 4 मुख्य कार्यों पर सख्ती से ध्यान दें:

• पहली योजना: एक समर्पित उत्थापन योजना तैयार करें। उच्च-जोखिम, अति-महत्वपूर्ण संचालन के लिए, विशेषज्ञ समीक्षा और औपचारिक अनुमोदन अनिवार्य है। क्रेन परिचालन स्थितियों, सदस्य तनाव, जमीन वहन क्षमता और उठाने वाले बिंदु भार के लिए विस्तृत इंजीनियरिंग गणना पूरी करें।

• सामग्री और दस्तावेज़ सत्यापन: अनुरूपता के फ़ैक्टरी प्रमाणपत्र, मिल परीक्षण रिपोर्ट (एमटीआर), फ़ैक्टरी गैर-विनाशकारी परीक्षण (एनडीटी) रिकॉर्ड और आयामी सत्यापन शीट का निरीक्षण करें। किसी भी गैर-अनुरूप घटक को कार्य स्थल पर प्रवेश करने से सख्ती से रोकें।

• साइट लेआउट योजना: घटक भंडारण, ग्राउंड असेंबली कार्य और क्रेन यात्रा/आउटरिगर स्थिति के लिए स्पष्ट रूप से अलग-अलग क्षेत्र निर्दिष्ट करें। नरम मिट्टी की नींव के लिए, खुदाई करें और ठोस बैकफ़िल से बदलें, कॉम्पैक्ट करें, और जमीन को पहले से पक्का/कठोर करें।

• कार्मिक सुरक्षा ब्रीफिंग: वेल्डर, क्रेन ऑपरेटर, सिग्नलर्स और रिगर्स के पास वैध योग्यता प्रमाणपत्र होना चाहिए। व्यक्तिगत जिम्मेदारियों और सुरक्षा निषेधों को स्पष्ट करते हुए सभी श्रमिकों के लिए संपूर्ण सुरक्षा और तकनीकी ब्रीफिंग आयोजित करें।

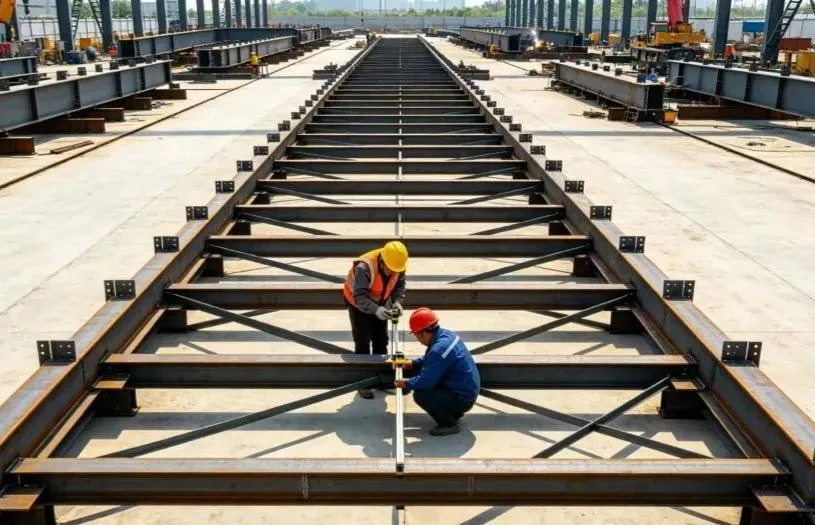

2. असेंबली जिग सेटअप और स्वीकृति

असेंबली परिशुद्धता के लिए असेंबली जिग (ग्राउंड सपोर्ट फ्रेम) आवश्यक है। कैज़ुअल असेंबली या घटिया, अस्थायी ढाँचे की सख्त मनाही है!

• मानक स्ट्रक्चरल स्टील का उपयोग करें: पर्याप्त कठोरता और स्थिरता सुनिश्चित करने, जमीन के निपटान, संरचनात्मक विक्षेपण या लोडिंग के बाद झटकों को रोकने के लिए राष्ट्रीय मानक स्टील अनुभागों का उपयोग करके जिग्स का निर्माण करें।

• सटीक सेटिंग-आउट और पोजिशनिंग: सटीक रूप से गाइड लाइन बिछाएं; ग्रिड अक्षों, ऊंचाई और समतलता को सख्ती से नियंत्रित करें। बड़े-स्पैन घटकों के लिए, सेवा भार के तहत भविष्य की शिथिलता का प्रतिकार करने के लिए डिज़ाइन विनिर्देशों के अनुसार प्री-केम्बर (एक जानबूझकर ऊपर की ओर वक्र) का निर्माण करें।

• समर्पित निरीक्षण और साइन-ऑफ़: जिग सेटअप के पूरा होने पर एक विशेष निरीक्षण आयोजित किया जाना चाहिए। सभी आयामी, ऊंचाई और समतलता मापों को रिकॉर्ड और संग्रहित करें। जिग का उपयोग केवल औपचारिक साइन-ऑफ के बाद ही किया जा सकता है

3. घटक वितरण और ग्राउंड असेंबली

समग्र संरचनात्मक गुणवत्ता को नियंत्रित करने के लिए ग्राउंड असेंबली महत्वपूर्ण प्रक्रिया है। सटीक नियंत्रण आवश्यक है:

• इनबाउंड घटक निरीक्षण: उपस्थिति, शिपिंग विरूपण, सुरक्षात्मक कोटिंग्स और बोल्ट छेद संरेखण के लिए आगमन पर प्रत्येक घटक का निरीक्षण करें। असेंबली से पहले किसी भी छोटी विकृति को सीधा और ठीक करें।

• जिग पोजिशनिंग और समायोजन: जिग पर घटकों को बैठाने के बाद, स्पैन, अक्ष रेखाओं, ऊंचाई, रूट गैप (संयुक्त फिट-अप गैप), और ऊर्ध्वाधर संरेखण को ठीक करने और सख्ती से नियंत्रित करने के लिए हाइड्रोलिक जैक और गाइ केबल का उपयोग करें।

• प्रमाणित वेल्डर द्वारा टैक वेल्डिंग: प्रमाणित वेल्डर को टैक वेल्डिंग (अस्थायी होल्डिंग वेल्ड) करना चाहिए। टैक वेल्ड की लंबाई और फ़िलेट लेग का आकार तकनीकी मानकों को पूरा करना चाहिए, जिससे सरंध्रता, दरारें और अन्य वेल्डिंग दोषों को रोका जा सके।

• सममित वेल्डिंग और तनाव से राहत: थर्मल तनाव को समान रूप से मुक्त करने और विकृति को कम करने के लिए औपचारिक वेल्डिंग को "सममित वेल्डिंग" और "बैक-स्टेप वेल्डिंग" (छोटे वैकल्पिक खंडों में वेल्डिंग) के सिद्धांतों का सख्ती से पालन करना चाहिए। मोटी स्टील प्लेटों के लिए, प्रीहीटिंग और इंटरपास तापमान नियंत्रण को सख्ती से लागू करें।

• असेंबली के बाद सत्यापन: असेंबली पूरी होने के बाद, इंजीनियरिंग कोड और डिज़ाइन ड्राइंग के पूर्ण अनुपालन की गारंटी के लिए समग्र आयामों, ऊँट मूल्यों और पार्श्व सीधापन को पूरी तरह से फिर से मापें।

4. वेल्ड निरीक्षण और जंग रोधी पेंट टच-अप

• गैर-विनाशकारी परीक्षण (एनडीटी): डिज़ाइन विनिर्देशों के अनुसार अल्ट्रासोनिक परीक्षण (यूटी) या रेडियोग्राफिक परीक्षण (आरटी) करें। किसी भी गैर-अनुपालक वेल्ड को पूरी तरह से हटा दिया जाना चाहिए, फिर से वेल्ड किया जाना चाहिए और 100% योग्य होने तक फिर से परीक्षण किया जाना चाहिए।

• वेल्ड की सफाई और दोबारा पेंटिंग: वेल्डेड जोड़ों को चिकना पीसें, जंग, स्लैग और छींटों को हटा दें, और निरंतर और अक्षुण्ण सुरक्षात्मक कोटिंग प्रणाली सुनिश्चित करने के लिए तुरंत मैचिंग एंटी-जंग प्राइमर और टॉपकोट लगाएं।

• सतह की सुरक्षा: उच्च शक्ति वाले बोल्ट घर्षण संपर्क सतहों, बोल्ट छेद और तैयार पेंट परतों को वेल्ड छींटे, ग्रीस/तेल संदूषण और यांत्रिक खरोंच से सुरक्षित रखें।

5. लिफ्टिंग पॉइंट और रिगिंग चयन

कोर लिफ्टिंग सुरक्षा नियम: अनुमति के बिना कभी भी लिफ्टिंग पॉइंट न बदलें, कभी भी बेमेल हेराफेरी न मिलाएं, और कभी भी घटकों को अनुचित बलों के अधीन न करें।

• डिज़ाइन किए गए लिफ्टिंग लग्स का उपयोग करें: हमेशा पूर्व-डिज़ाइन किए गए, फैक्ट्री-इंजीनियर्ड लिफ्टिंग लग्स (पैड आंखें) का उपयोग करें। अस्थायी उठाने वाले बिंदुओं के लिए अस्वीकृत ऑन-साइट वेल्डिंग या छेद ड्रिलिंग सख्त वर्जित है। सभी लिफ्टिंग लग वेल्ड को 100% एनडीटी निरीक्षण से गुजरना होगा।

• रिगिंग क्षमता की गणना: गतिशील लोड सुरक्षा कारकों को शामिल करते हुए, गणना किए गए भार के आधार पर स्टील वायर रस्सियों, झोंपड़ियों और लिफ्टिंग स्लिंग्स का चयन करें। ओवरलोडिंग सख्त वर्जित है।

• कॉर्नर प्रोटेक्टर: तार रस्सियों को कटने या क्षतिग्रस्त होने से बचाने के लिए स्टील के सदस्यों के सभी तेज कोनों और किनारों पर कॉर्नर प्रोटेक्टर (सॉफ्टनर/एज गार्ड) स्थापित करें।

• अस्थायी सुदृढीकरण: उत्थापन के दौरान मुड़ने, झुकने या स्थानीय विरूपण को रोकने के लिए संरचनात्मक रूप से पतले या पतली दीवार वाले वर्गों (जैसे लंबे ट्रस) में अस्थायी ब्रेसिंग स्ट्रट्स/सदस्यों को जोड़ें।

6. ट्रायल लिफ्ट टेस्ट (कभी भी छोड़ना नहीं चाहिए)

ट्रायल लिफ्ट उत्थापन दुर्घटनाओं के विरुद्ध अंतिम रक्षात्मक बाधा है।

• लिफ्ट और होवर: असेंबली जिग से 200-300 मिमी दूर घटक को आसानी से लहराएं, और इसे 5 से 10 मिनट के लिए हवा में लटकाए रखें।

• व्यापक निरीक्षण: पूरी तरह से निरीक्षण करें: उठाने वाले बिंदुओं पर लोड की स्थिति, रिगिंग विरूपण, समग्र और स्थानीय सदस्य विक्षेपण, क्रेन स्थिरता, आउट्रिगर्स के नीचे जमीन का निपटान, और जिग पर कोई हस्तक्षेप या रुकावट।

• असामान्यता को तुरंत कम करना: यदि कोई असामान्य शोर, संरचनात्मक विकृति, या अत्यधिक जमीन का जमाव देखा जाता है, तो घटक को तुरंत वापस जिग पर नीचे करें। सुधारात्मक कार्रवाइयों को मंजूरी मिलने के बाद ही औपचारिक उत्तोलन आगे बढ़ाया जा सकता है।

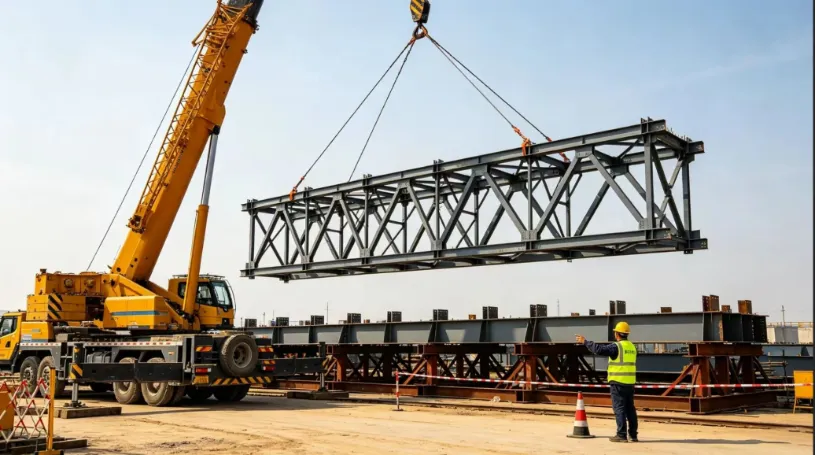

7. पूर्ण-असेंबली उत्थापन, स्थिति निर्धारण, और अस्थायी सुरक्षा

• एकीकृत एकल-व्यक्ति सिग्नलिंग: संचालन को मानकीकृत हाथ संकेतों और वॉयस कमांड का उपयोग करके एकल नियुक्त सिग्नलिंग कमांडर द्वारा निर्देशित किया जाना चाहिए। एकाधिक-व्यक्ति सिग्नलिंग और अराजक संचालन सख्त वर्जित हैं।

• सुचारू क्रेन चालन: उत्थापन, स्लीविंग (झूलना), और लफ़िंग (बूम डेरिकिंग) पूरे समय सुचारू और धीमी रहनी चाहिए। अचानक रुकने, तीखे मोड़ या शॉक लोड से बचें। ग्राउंड क्रू को घटक के अभिविन्यास को स्थिर करने और मौजूदा संरचनाओं के साथ टकराव को रोकने के लिए टैग लाइनों (गाइड रस्सियों) का उपयोग करना चाहिए।

• पोजिशनिंग और तत्काल अस्थायी समर्थन: एक बार स्थायी समर्थन पर बैठने के बाद, ग्रिड अक्षों, ऊंचाई और ऊर्ध्वाधर प्लंबनेस को सटीक रूप से ठीक करें। तुरंत अस्थायी सपोर्ट स्ट्रट्स स्थापित करें और गाइ केबल्स को कस लें।

• कोर सुरक्षा रेड लाइन: क्रेन हुक को कभी भी न छोड़ेंइस्पात संरचनाएक स्थिर, स्वावलंबी संरचनात्मक प्रणाली बनाता है।

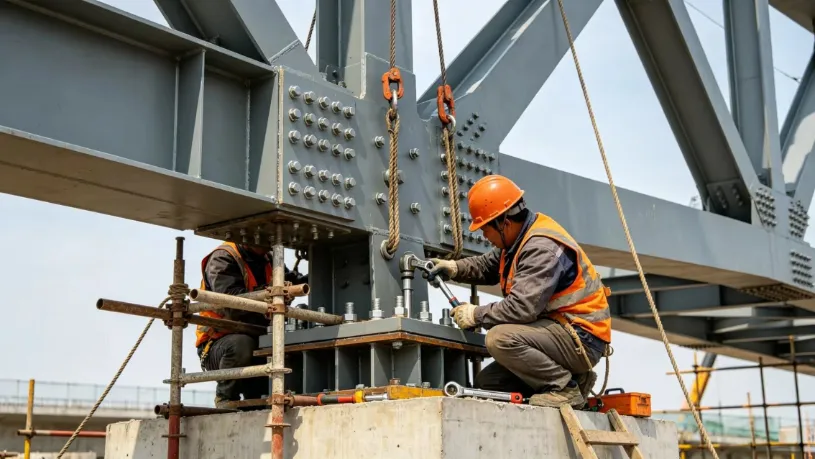

8. स्थायी कनेक्शन एवं फिनिशिंग कार्य

• हाई-स्ट्रेंथ बोल्टिंग पहले: हाई-स्ट्रेंथ बोल्ट फास्टनिंग को प्राथमिकता दें। दो चरणों वाले कसने के क्रम का सख्ती से पालन करें: "प्रारंभिक कसना → अंतिम टॉर्क कसना"। अंतिम कसने के बाद प्रत्येक बोल्ट को स्पष्ट रूप से चिह्नित करें ताकि छूटे हुए, ढीले या अधिक टॉर्क वाले बोल्ट को रोका जा सके।

• ऑन-साइट स्प्लिस वेल्डिंग: मल्टी-पास परतों में ऑन-साइट बट और स्प्लिस वेल्ड करें, और पूरा होने पर तुरंत गैर-विनाशकारी परीक्षण (एनडीटी) करें।

• समग्र संरचनात्मक पुन: माप: सभी समग्र आयामों, उन्नयन और विक्षेपण मूल्यों को फिर से मापें। एक बार अनुपालन के रूप में प्रमाणित हो जाने पर, लिफ्टिंग गियर, अस्थायी समर्थन और ग्राउंड असेंबली जिग को सुरक्षित रूप से हटा दें।

• कोटिंग मरम्मत और हैंडओवर: पूर्ण स्थापना को पूरा करने के लिए प्रभावित क्षेत्रों में सभी क्षतिग्रस्त जंग-रोधी और अग्निरोधक कोटिंग्स को छूएं।

तृतीय. साइट पर गंभीर सावधानियां (बचने योग्य मुख्य नुकसान)

1. असेंबली गुणवत्ता नियंत्रण बिंदु

• सॉलिड जिग फाउंडेशन: असेंबली जिग के नीचे की जमीन दृढ़, सघन और समतल होनी चाहिए। असमान निपटान को रोकने के लिए बरसात के मौसम में नरम मिट्टी या जलजमाव वाली जमीन पर असेंबली कार्य सख्ती से प्रतिबंधित है।

• सख्त प्री-केम्बर नियंत्रण: डिज़ाइन मानों के अनुसार बड़े-स्पैन सदस्यों के लिए प्री-केम्बर (जानबूझकर ऊपर की ओर वक्र) को सटीक रूप से सेट करें। निर्माण के बाद नीचे की ओर होने वाली शिथिलता को रोकने के लिए असेंबली से पहले और बाद में माप की दोबारा जांच करें।

• गंभीर मौसम में वेल्डिंग प्रतिबंध: तेज हवाओं, बारिश, बर्फ या ठंडे तापमान के दौरान खुली हवा में वेल्डिंग तुरंत बंद कर दें। सुनिश्चित करें कि वेल्डिंग फिर से शुरू करने से पहले नम स्टील की सतहों को हीटिंग टॉर्च से अच्छी तरह से सुखाया जाए।

• उच्च शक्ति वाले बोल्ट घर्षण सतहों को सुरक्षित रखें: बोल्ट संपर्क घर्षण सतहों को सख्ती से सुरक्षित रखें। पीसने, तेल संदूषण, या वेल्ड स्पैटर जलने की सख्त मनाही है, यह सुनिश्चित करते हुए कि स्लिप गुणांक इंजीनियरिंग मानकों को पूरा करता है।

2. अनिवार्य भारोत्तोलन सुरक्षा लाल रेखाएँ

• मौसम निषेध: फ़ोर्स 6 और उससे ऊपर की तेज़ हवाओं (हवा की गति ≥ 10.8 मीटर/सेकेंड), घने कोहरे, भारी बारिश, या जब रात की रोशनी अपर्याप्त हो तो उत्थापन सख्त वर्जित है।

• क्रेन आउटरिगर समर्थन: क्रेन टिपिंग या आउटरिगर पंच-थ्रू को रोकने के लिए क्रेन आउटरिगर को ठोस, सत्यापित जमीन पर मोटी स्टील लोड-वितरण प्लेटों द्वारा पूरी तरह से समर्थित किया जाना चाहिए।

• कठोर सुरक्षा बहिष्करण क्षेत्र: क्रेन कार्य क्षेत्र के भीतर एक कठोर अवरोध और स्पष्ट बहिष्करण क्षेत्र स्थापित करें। अनधिकृत कर्मियों को क्षेत्र में प्रवेश करने, वहां से गुजरने या रहने पर सख्ती से रोक है।

• प्री-शिफ्ट रिगिंग निरीक्षण: प्रत्येक कार्य शिफ्ट से पहले सभी उत्थापन उपकरण, रिगिंग हार्डवेयर और तार रस्सियों का निरीक्षण करें। यदि टूटे हुए तार, अत्यधिक घिसाव, या किंक/विरूपण स्वीकार्य सीमा से अधिक हो तो तुरंत बदलें।

3. सामान्य जोखिम और निवारक उपाय

• अत्यधिक घटक विरूपण: डिज़ाइन केम्बर को पूर्व-सेट करें, अस्थायी सुदृढीकरण स्ट्रट्स जोड़ें, सममित वेल्डिंग अनुक्रमों का पालन करें, और पूर्ण उठाने की स्थिति लोड जांच करें।

• लिफ्टिंग लग टियर-आउट विफलता: लग्स उठाने के लिए विशेष संरचनात्मक डिजाइन निष्पादित करें, 100% एनडीटी निरीक्षण के साथ पूर्ण-प्रवेश वेल्डिंग सुनिश्चित करें, और अस्वीकृत अस्थायी लिफ्टिंग बिंदुओं को सख्ती से प्रतिबंधित करें।

• क्रेन ग्राउंड सेटलमेंट या टिपिंग: जमीन को पहले से सत्यापित और सख्त करें, आउट्रिगर्स के नीचे भारी स्टील प्लेटें रखें, और ट्रायल लिफ्ट के दौरान ग्राउंड सेटलमेंट की निगरानी करें।

• प्लेसमेंट के बाद संरचनात्मक अस्थिरता: सिद्धांत को सख्ती से लागू करते हुए, पुरुष केबल और अस्थायी समर्थन स्ट्रट्स को तुरंत स्थापित करें: "संरचना सुरक्षित होने से पहले क्रेन हुक को कभी न छोड़ें।"

• घटिया उच्च-शक्ति बोल्टिंग: घर्षण संपर्क सतहों की सख्ती से रक्षा करें, मानकीकृत टॉर्क कसने की प्रक्रिया लागू करें, और पूरा होने पर प्रत्येक व्यक्तिगत बोल्ट का निरीक्षण करें और रंग-चिह्न लगाएं।

चतुर्थ. सारांश

का मुख्य प्रबंधन तर्कऑन-साइट इस्पात संरचना असेंबलीऔर इंटीग्रल उत्थापन को संक्षेप में इस प्रकार प्रस्तुत किया जा सकता है: सटीक ग्राउंड असेंबली, कठोर जिग नियंत्रण, कठोर उत्थापन गणना, सुचारू और स्थिर भारोत्तोलन, और सुरक्षित करने से पहले हुक को कभी न छोड़ना।

चार महत्वपूर्ण स्तंभों- जिग गुणवत्ता, वेल्डिंग विरूपण, भार उठाने की स्थिति और अस्थायी संरचनात्मक स्थिरता को सख्ती से प्रबंधित करके - सबसे आम निर्माण दोषों और सुरक्षा दुर्घटनाओं को रोका जा सकता है, जो बड़े-स्पैन स्टील संरचनात्मक इंजीनियरिंग के लिए एक सुरक्षित, विश्वसनीय और कुशल समाधान प्रदान करता है।
