ब्रेस्ड स्टील फ्रेम सिस्टम: ऊंची इमारतें क्यों मजबूती से खड़ी रहती हैं?

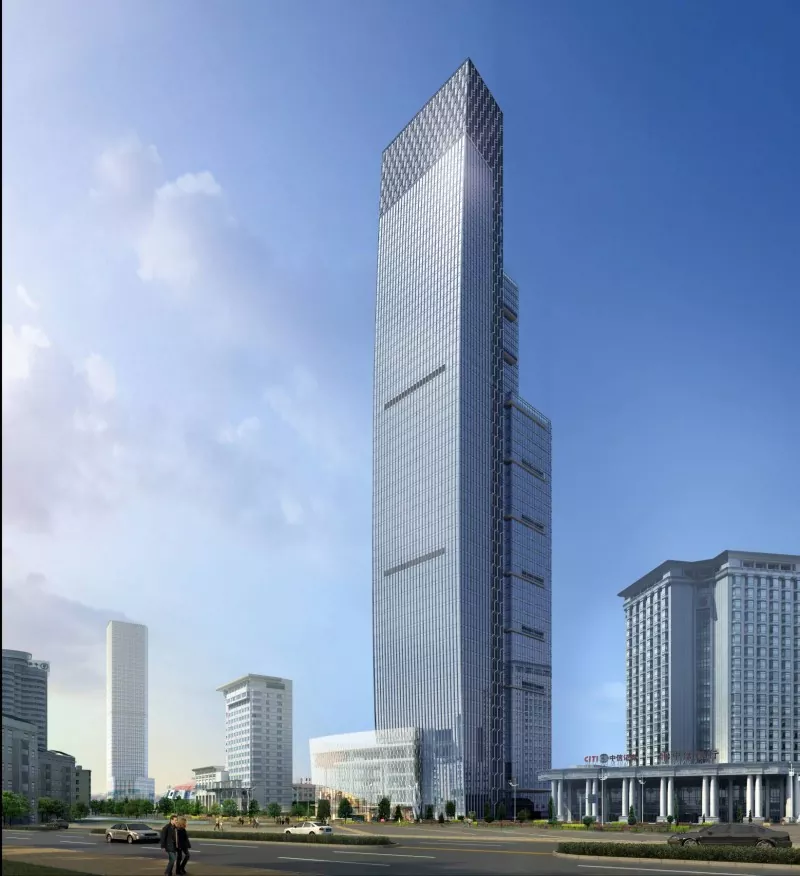

आधुनिक भूमि संसाधनों की कमी और जनसंख्या वृद्धि के दबाव से प्रेरित, ऊर्ध्वाधर निर्माण समकालीन वास्तुकला में एक अपरिहार्य प्रवृत्ति बन गया है। आधुनिक गगनचुंबी इमारतें आसमान में ऊंची उड़ान भरती हैं और ऊंची खड़ी होती हैं। कौन सी चीज़ उन्हें क्षोभमंडल में तेज़ हवा के दबाव के विरुद्ध अपेक्षाकृत स्थिर रखती है और उन्हें भूकंपों का सुरक्षित रूप से सामना करने में सक्षम बनाती है? इस प्रश्न का उत्तर देने के लिए, आइए ब्रेस्ड पर करीब से नज़र डालेंस्टील फ्रेम प्रणाली.

पारंपरिक शुद्ध फ्रेम संरचनाओं में लचीले फर्श लेआउट और उच्च स्थान उपयोग की सुविधा होती है। हालाँकि, एक बार जब इमारत की ऊँचाई एक निश्चित सीमा से अधिक हो जाती है, तो अपर्याप्त पार्श्व संरचनात्मक कठोरता की कमी सामने आ जाएगी। इस समस्या के समाधान के लिए दो प्राथमिक समाधान हैं: बीम और कॉलम के क्रॉस-सेक्शन को बढ़ाना, या ब्रेसिंग सिस्टम स्थापित करना। पहले वाले से स्टील की खपत में तेज वृद्धि होगी, जबकि बाद वाले में बेहतर लागत-प्रभावशीलता का दावा किया गया है। इसलिए, ऊंची इमारतों के लिए ब्रेस्ड स्टील फ्रेम सिस्टम सबसे अच्छा विकल्प हैं।

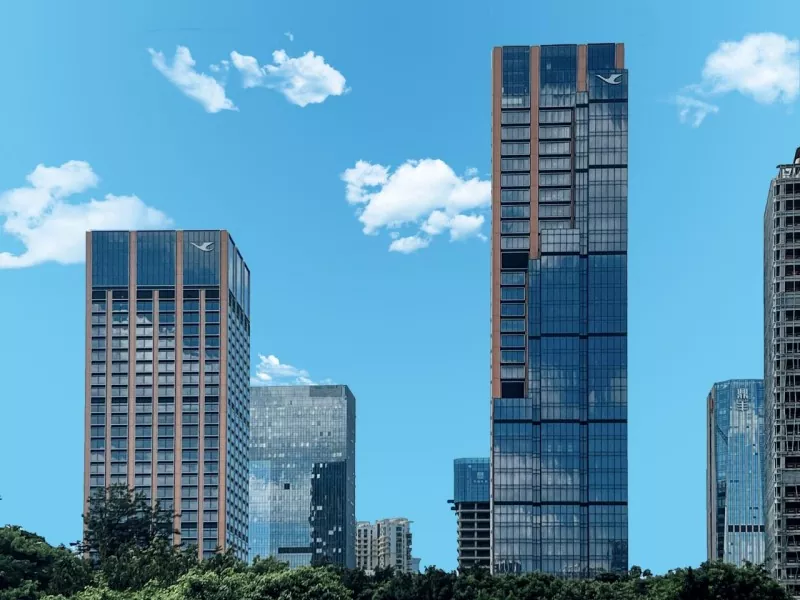

ब्रेस्ड स्टील फ्रेम सिस्टम का मौलिक तर्क एक सहयोगी लोड-बेयरिंग तंत्र बनाने के लिए ब्रेसिंग सदस्यों की तर्कसंगत व्यवस्था में निहित है: स्टील फ्रेम ऊर्ध्वाधर भार सहन करता है जबकि ब्रेसिज़ क्षैतिज बलों का विरोध करता है। ज़ियामेन में एक कार्यालय भवन स्टील फ्रेम-केंद्रित ब्रेस संरचनात्मक प्रणाली को अपनाता है। इमारत के आधार पर लोड-बेयरिंग बकलिंग-रेस्ट्रेन्ड ब्रेसिज़ (बीआरबी) स्थापित किए गए हैं, जो स्टील संरचनाओं के लचीलेपन के लाभों का पूरी तरह से लाभ उठाते हैं और संरचना के भूकंपीय प्रदर्शन में काफी सुधार करते हैं।

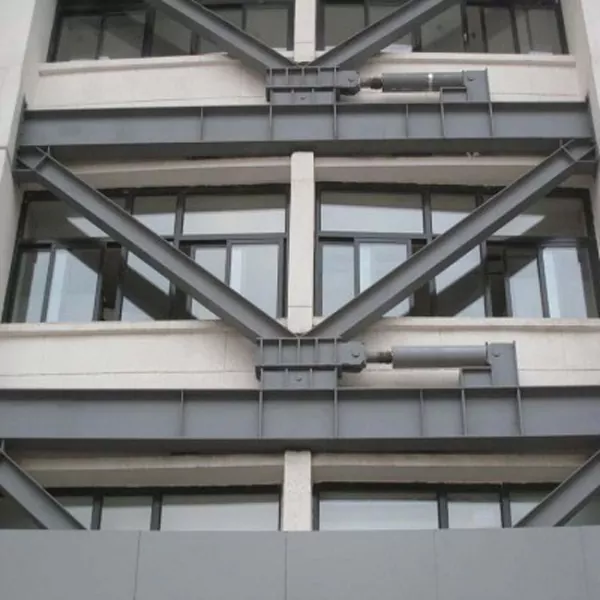

ब्रेस्ड के तीन प्राथमिक मुख्यधारा प्रकार हैंस्टील फ्रेम सिस्टम. कंसेंट्रिकली ब्रेस्ड फ़्रेम (सीबीएफ) सबसे क्लासिक ब्रेसिंग कॉन्फ़िगरेशन है, जिसकी मुख्य विशेषता यह है कि ब्रेसिंग सदस्यों के सेंट्रोइडल अक्ष बीम-कॉलम जोड़ों के केंद्र में प्रतिच्छेद करते हैं। इसमें उच्च कठोरता होती है और यह क्षैतिज विस्थापन को प्रभावी ढंग से नियंत्रित कर सकता है। सीबीएफ से एक्सेंट्रिकली ब्रेस्ड फ्रेम (ईबीएफ) का अंतर इसके ब्रेसिंग अक्षों के ऑफसेट में निहित है, जो इसे संकेंद्रित ब्रेसिज़ की उच्च कठोरता और शुद्ध फ्रेम की लचीलापन योग्यता को संयोजित करने में सक्षम बनाता है। ऊर्जा-क्षयकारी ब्रेस्ड फ़्रेम एक आदर्श पार्श्व बल-प्रतिरोधी प्रणाली बनाने के लिए ऊर्जा अपव्यय और भिगोने वाले उपकरणों पर निर्भर करते हैं।

व्यावहारिक इंजीनियरिंग में, बकलिंग-रेस्ट्रेन्ड ब्रेस (बीआरबी) प्रचलित समाधान है और संकेंद्रित रूप से ब्रेस्ड फ्रेम का एक उन्नत संस्करण है। यह संपीड़न और झुकने के तहत पारंपरिक संकेंद्रित ब्रेसिज़ की बकलिंग विफलता समस्या को समाप्त करता है। एक कोर स्टील प्लेट, बाहरी निरोधक ट्यूब और अनबॉन्ड फिलर सामग्री से बना, बीआरबी ऊर्जा को नष्ट करने के लिए बिना बकलिंग के लोड के तहत उत्पन्न होता है, समान तन्यता और संपीड़ित असर क्षमता के साथ-साथ मोटा हिस्टेरेटिक प्रदर्शन प्राप्त करता है।

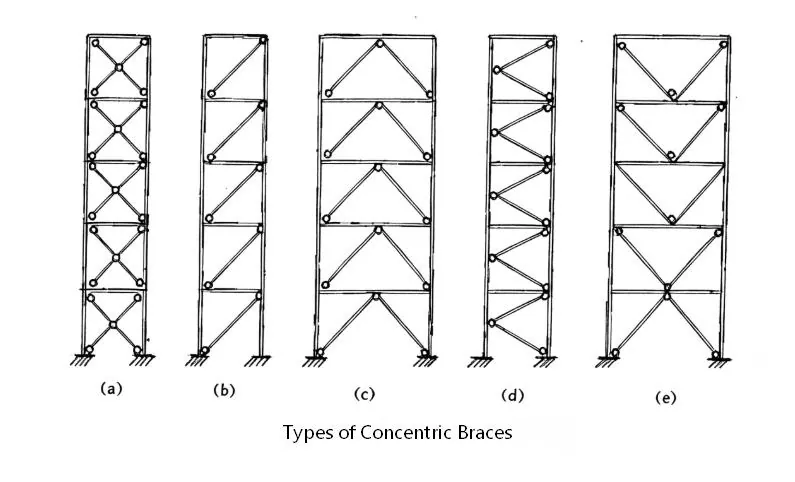

इसके अलावा, सीबीएफ में मुख्य रूप से डायगोनल ब्रेसिंग, शेवरॉन ब्रेसिंग (इनवर्टेड वी-ब्रेसिंग), वी-ब्रेसिंग, एक्स-ब्रेसिंग (क्रॉस ब्रेसिंग) और के-ब्रेसिंग शामिल हैं। ईबीएफ में मुख्य रूप से डी-टाइप (गेट-टाइप), के-टाइप, वी-टाइप और वाई-टाइप ब्रेसिंग शामिल हैं।

ब्रेस्ड का विशिष्ट रूपस्टील फ्रेम सिस्टमभवन की भूकंपीय आवश्यकताओं और ऊंचाई के आधार पर चयन किया जाएगा। सामान्यतया, पारंपरिक संकेंद्रित ब्रेसिज़ में कम लागत और उच्च कठोरता होती है, सनकी ब्रेसिज़ अनुकूल लचीलापन और मजबूत ऊर्जा अपव्यय क्षमता प्रदान करते हैं, और बकलिंग-संयमित ब्रेसिज़ बेहतर भूकंपीय प्रदर्शन प्रदान करते हैं। ब्रेस्ड स्टील फ्रेम सिस्टम ऊंची और अत्यधिक ऊंची इमारतों को तेज हवाओं और भूकंपों का विरोध करने में सक्षम बनाते हैं, और ऊर्ध्वाधर शहरी विकास के लिए विश्वसनीय संरचनात्मक समाधान भी प्रदान करते हैं। 21 वर्षों के व्यापक अनुभव के साथ, ईएचएसएस एक पेशेवर निर्माता है जो इस्पात संरचनात्मक घटकों के निर्माण और स्थापना में विशेषज्ञता रखता है। इस्पात संरचनाओं के बारे में अधिक पेशेवर तकनीकी जानकारी के लिए EHSS से जुड़े रहें।
