आप इन इस्पात-संरचना रूपों के बारे में कितना जानते हैं?

जैसा कि हमने इसमें चार मुख्यधारा की कोर प्रणालियों को कवर किया हैइस्पात संरचनाउद्योग जगत पिछली बार, ईएचएसएस आपको इस अंक में इस्पात संरचनाओं का पता लगाने के लिए ले जाता रहेगा। आधुनिक इमारतों में, बढ़ती संरचनात्मक जटिलता और भार वहन करने वाली मांगों के साथ, जाली के गोले, निलंबन केबल, बीम स्ट्रिंग संरचनाएं और कंक्रीट से भरे स्टील ट्यूब जैसे संरचनात्मक रूपों को व्यापक रूप से लागू किया गया है। इस अंक में पेश किए गए इस्पात संरचना प्रकार आमतौर पर परिपक्व तकनीकी प्रणालियों और संबंधित सहायक मानकों के साथ इंजीनियरिंग में उपयोग किए जाते हैं, जो अपने संबंधित खंडित क्षेत्रों पर हावी होते हैं।

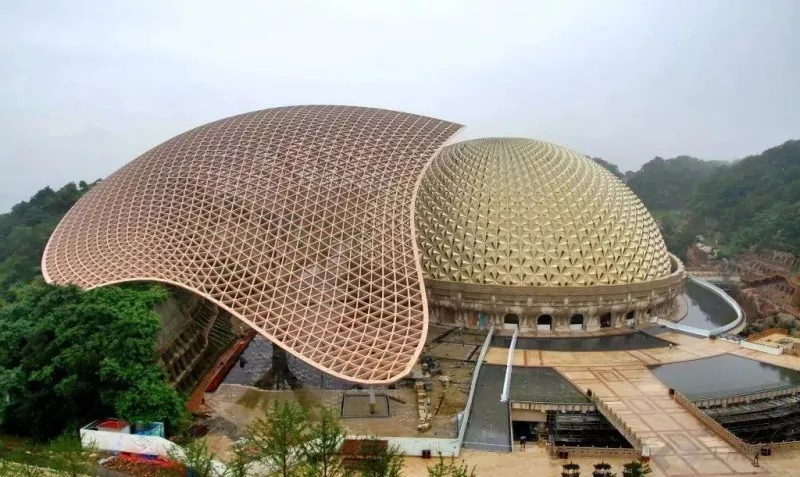

जालीदार खोल संरचना, जैसा कि नाम से पता चलता है, अंडे के छिलके जैसी एक घुमावदार ग्रिड संरचना है। इसकी मुख्य विशेषता गुंबद और मेहराब जैसे बड़े-लंबे घुमावदार आकार बनाने की क्षमता में निहित है। सुरुचिपूर्ण उपस्थिति और कुशल बल सहनशीलता का दावा करते हुए, इसे बड़े व्यायामशालाओं, प्रदर्शनी केंद्रों, तारामंडल और वनस्पति ग्रीनहाउस में व्यापक रूप से लागू किया जाता है।

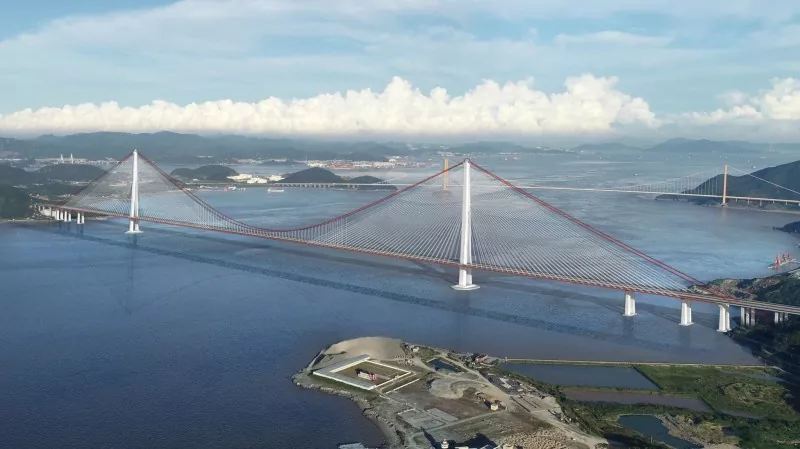

सस्पेंशन संरचनाएं उच्च शक्ति वाले स्टील केबलों को मुख्य घटकों के रूप में लेती हैं और केबलों की तन्यता संपत्ति का उपयोग करके बड़े स्पैन का एहसास करती हैं। इनमें अल्ट्रा-बड़ी स्पैनिंग क्षमता, हल्के स्व-वजन और कम स्टील की खपत होती है, और इन्हें मुख्य रूप से सस्पेंशन ब्रिज, बड़े स्टेडियम, हवाई अड्डे के टर्मिनल और अन्य परियोजनाओं के लिए अपनाया जाता है।

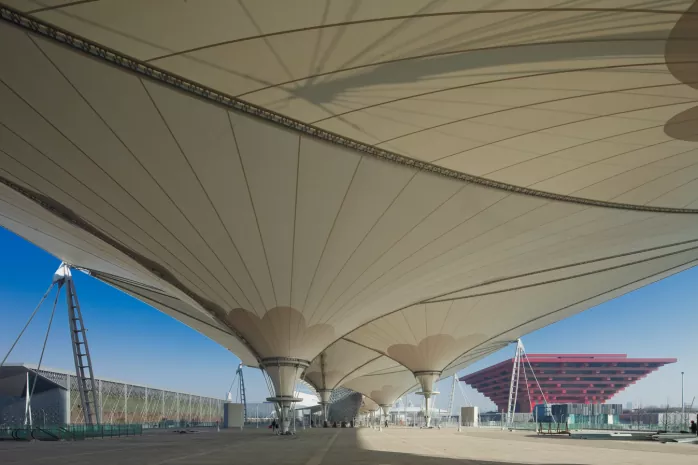

केबल-झिल्ली संरचना सभी झिल्ली संरचनाओं के बीच सबसे मुख्यधारा और व्यापक रूप से उपयोग की जाने वाली प्रकार है, जो स्टील घटकों या स्टील ढांचे के साथ झिल्ली सामग्री से बनी होती है। झिल्लीदार कपड़े आमतौर पर पीटीएफई या पीवीसी से लेपित होते हैं। हल्के वजन, उच्च शक्ति और जटिल मुक्त-रूप वाली घुमावदार सतहों को बनाने के लिए महान लचीलेपन की विशेषता के कारण, इसका उपयोग आमतौर पर कैनोपी, लैंडस्केप इंस्टॉलेशन, टोल स्टेशन और इन्फ्लेटेबल स्थानों के लिए किया जाता है।

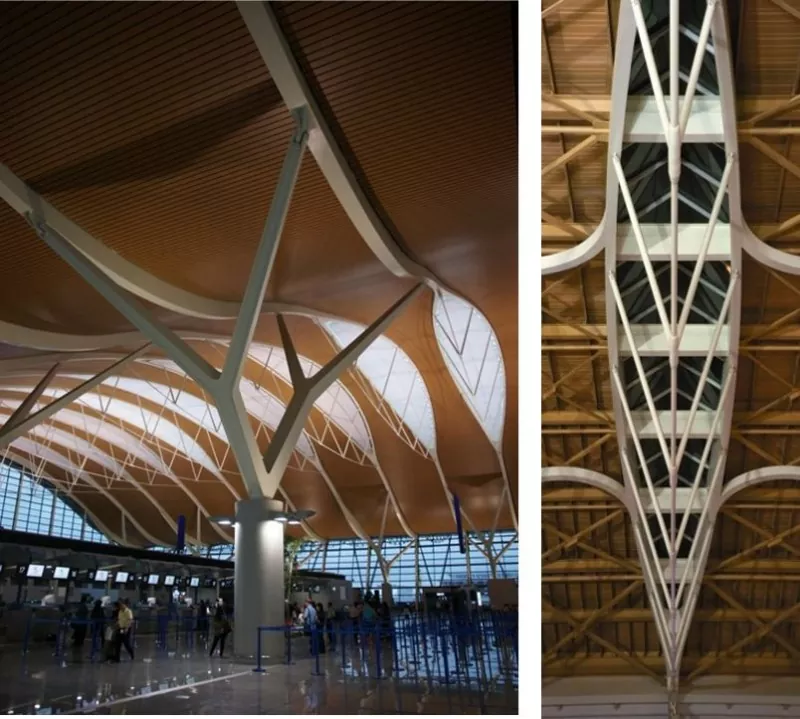

स्ट्रिंग-समर्थित संरचना कठोर ऊपरी तारों और स्ट्रट्स से जुड़े लचीले निचले स्टील केबलों से बनी होती है, जहां कठोर ऊपरी तार ज्यादातर स्टील बीम या ट्रस होते हैं, इसलिए इसे स्टील बीम या ट्रस को स्टील केबलों के साथ स्ट्रट्स के माध्यम से जोड़कर बनाई गई संरचना के रूप में भी समझा जा सकता है। बीम स्ट्रिंग संरचना इस संरचनात्मक प्रणाली का सबसे आम और विशिष्ट रूप है जिसके ऊपरी घटकों के रूप में ठोस वेब स्टील बीम होते हैं। स्व-संतुलन और उत्कृष्ट विस्तार क्षमता की विशेषता, स्ट्रिंग-समर्थित संरचनाएं मुख्य रूप से लंबी अवधि की छतों और हवाई अड्डे के टर्मिनलों पर लागू की जाती हैं।

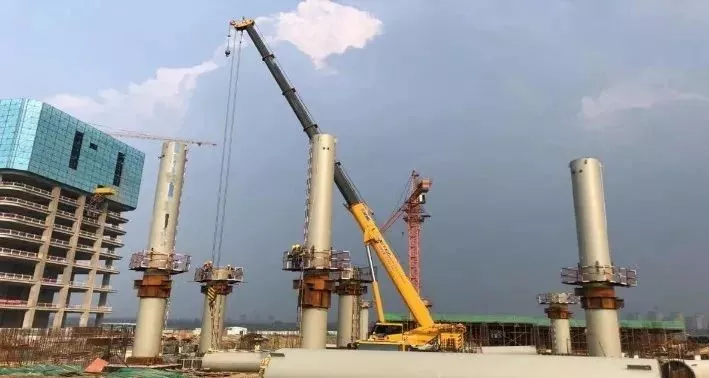

कंक्रीट से भरी स्टील ट्यूब संरचना एक ऐसी संरचना को संदर्भित करती है जिसमें असर क्षमता और लचीलेपन में काफी सुधार करने के लिए स्टील ट्यूबों के अंदर कंक्रीट भरा होता है। इसमें उच्च असर क्षमता और अनुकूल लचीलापन है, और इसका उपयोग मुख्य रूप से सुपर हाई-राइज बिल्डिंग कॉलम, आर्क ब्रिज और लंबी अवधि की संरचनाओं में संपीड़न सदस्यों के रूप में किया जाता है।

पिछले अंक में उल्लिखित पोर्टल फ्रेम, स्टील फ्रेम, स्टील ट्रस और ग्रिड संरचनाएं सबसे बड़ी बाजार मात्रा और सबसे सार्वभौमिक अनुप्रयोग परिदृश्यों का दावा करती हैं, जो छोटे और मध्यम आकार के कारखानों, ऊंची इमारतों और पारंपरिक बड़े-स्पैन छतों के लिए शीर्ष विकल्प के रूप में काम करती हैं। इसके विपरीत, इस अंक में शामिल जालीदार गोले, निलंबन संरचनाएं, केबल-झिल्ली संरचनाएं, बीम स्ट्रिंग संरचनाएं और कंक्रीट से भरे स्टील ट्यूब संरचनाएं विशेष उप-प्रणालियां हैं जो विशेष स्पैन, सुपर ऊंची इमारतों, हल्के बाड़ों और समग्र तनाव स्थितियों से जुड़े परिदृश्यों के लिए तैयार की गई हैं, और वे आजकल मुख्यधारा और लोकप्रिय स्टील संरचना प्रणालियों का भी प्रतिनिधित्व करती हैं।

सभीइस्पात संरचनात्मक प्रणालीदो किस्तों में शामिल किए गए अलग-अलग फायदे हैं और एक-दूसरे के पूरक हैं, जो संयुक्त रूप से वर्तमान इस्पात संरचना इंजीनियरिंग के लिए एक पूर्ण तकनीकी स्पेक्ट्रम बनाते हैं। विशेष रूप से, स्टील फ्रेम संरचना ब्रेस्ड स्टील फ्रेम संरचना की नींव रखती है; जालीदार गोले और अंतरिक्ष ग्रिड दोनों समानांतर रूपों के रूप में स्थानिक ग्रिड संरचनाओं की श्रेणी में आते हैं; सस्पेंशन, केबल-झिल्ली और स्ट्रिंग-समर्थित संरचनाओं को लंबी-अवधि प्रणाली बनाने के लिए ट्रस और ग्रिड के साथ जोड़ा जा सकता है; ठंड से बनी पतली दीवार वाली स्टील संरचनाएं मुख्य रूप से हल्के स्टील निर्माण प्रणालियों में उपयोग की जाती हैं; और कंक्रीट से भरी स्टील ट्यूब संरचनाएं स्टील-कंक्रीट मिश्रित लोड-बेयरिंग सिस्टम से संबंधित हैं।

व्यावहारिक परियोजनाओं के लिए संरचनात्मक प्रकारों का चयन करते समय, इष्टतम समाधान निर्धारित करने के लिए भवन कार्यों, अवधि की स्थिति, आर्थिक संकेतक और निर्माण अनुसूची आवश्यकताओं के आधार पर व्यापक मूल्यांकन किया जाएगा। बने रहेंईएचएसएसअधिक पेशेवर इस्पात संरचना तकनीकी अपडेट के लिए आधिकारिक चैनल। इस्पात संरचना निर्माण और स्थापना के प्रति 21 वर्षों के समर्पण के साथ, हम ठोस पेशेवर क्षमताओं के साथ आपकी परियोजनाओं के लिए पूर्ण-प्रक्रिया तकनीकी सहायता प्रदान करते हैं।
