इस्पात संरचना रेलवे स्टेशन रखरखाव डिपो

इस्पात संरचना रेलवे स्टेशन रखरखाव डिपो एक जटिल प्रणाली है जो वास्तुकला, संरचनात्मक यांत्रिकी, रेलवे इंजीनियरिंग और प्रक्रिया डिजाइन को एकीकृत करती है। चीन में हमारे विनिर्माण संयंत्रों में, हम प्रीफैब्रिकेशन और असेंबली निर्माण मोड को प्राप्त करने के लिए पूरी इमारत को विभिन्न घटकों में विभाजित करते हैं।

संरचनात्मक रूप

● फ़्रेम संरचना: अपेक्षाकृत छोटे स्पैन और हल्के भार वाली सामान्य यात्री ट्रेनों के रखरखाव शेड के लिए उपयुक्त।

● ग्रिड संरचना: यह वर्तमान में हाई-स्पीड ट्रेनों और बुलेट ट्रेनों के रखरखाव शेड में सबसे अधिक उपयोग किया जाने वाला रूप है। यह नोड्स के माध्यम से जुड़ी कई छड़ों से बना है, जो एक विशाल त्रि-आयामी ग्रिड बनाती है। इसके फायदे हैं: उच्च कठोरता और अच्छा भूकंपीय प्रतिरोध। यह छत के वजन को आसपास के स्तंभों पर समान रूप से वितरित कर सकता है, इस प्रकार 60 मीटर से अधिक के स्तंभों के बिना एक बड़ा-स्पैन प्राप्त कर सकता है, जिससे ट्रेनों को शेड के भीतर स्वतंत्र रूप से भेजा जा सकता है।

● लंबी अवधि के आर्क या ट्यूब ट्रस: विशेष रखरखाव कार्यशालाओं के लिए जिन्हें अत्यधिक बड़े घटकों को उठाने की आवश्यकता होती है, इस प्रकार की संरचना का उपयोग बड़ी आंतरिक निकासी प्राप्त करने के लिए किया जा सकता है।

संरचनात्मक घटकों की संरचना

● स्टील बीम

● स्टील कॉलम

● क्रेन बीम

● कॉलम समर्थन

● क्षैतिज समर्थन

उत्पाद का मामला

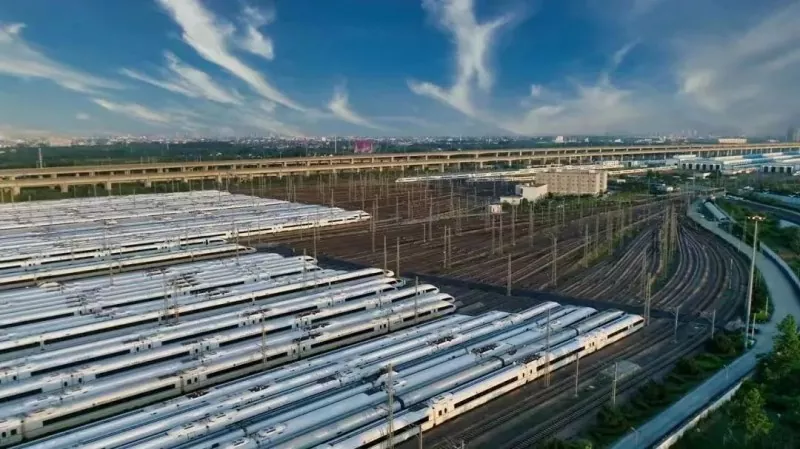

शंघाई होंगकिआओ ईएमयू रखरखाव डिपो

हांगकियाओ ईएमयू रखरखाव डिपो में रखरखाव शेड की छत उस समय चीन की सबसे बड़ी इस्पात संरचना ग्रिड छतों में से एक थी। यह हजारों स्टील की छड़ों से बना था, और प्रत्येक छड़ के दोनों सिरों पर बोल्ट थे जिन्हें एक ठोस स्टील की गेंद में पेंच किया गया था। इस कनेक्शन विधि का लाभ उच्च स्थापना सटीकता, तेज़ निर्माण गति और नियंत्रणीय गुणवत्ता है। यह एक जटिल प्रणाली है जो सिविल इंजीनियरिंग, मैकेनिकल इंजीनियरिंग, इलेक्ट्रिकल इंजीनियरिंग और सूचना प्रौद्योगिकी जैसे विषयों को एकीकृत करती है। इसकी बड़ी-स्पैन ग्रिड छत को विशेष रूप से इसकी कुशल, त्रि-आयामी और लचीली रखरखाव प्रक्रिया आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया था, और यह रूप और कार्य की एकता का एक आदर्श उदाहरण है।

पैरामीटर (विनिर्देश)

अक्सर पूछे जाने वाले प्रश्न

1. इस्पात संरचना रेलवे स्टेशन रखरखाव डिपो का डिज़ाइन सेवा जीवन क्या है?

डिज़ाइन सेवा जीवन: आमतौर पर 50 वर्ष।

2. रखरखाव गोदाम में महत्वपूर्ण उपकरण इस्पात संरचना भवन के साथ कैसे समन्वय करते हैं?

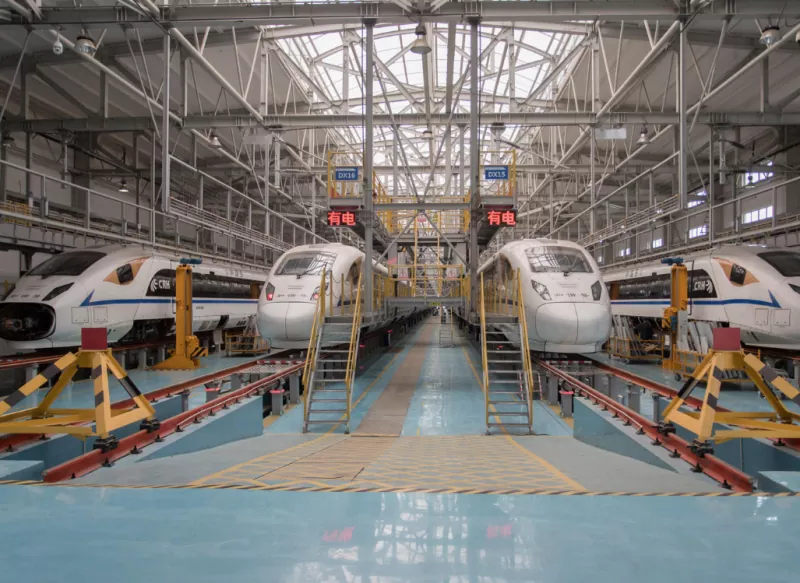

● तीन मंजिला ऑपरेशन प्लेटफॉर्म: स्टील संरचना प्लेटफॉर्म ट्रेन से निकटता से जुड़ा हुआ है, जिससे श्रमिकों को ट्रेन के नीचे, आंतरिक और शीर्ष (पेंटोग्राफ और एयर कंडीशनर सहित) का एक साथ निरीक्षण करने की अनुमति मिलती है, जिससे त्रि-आयामी संचालन सक्षम हो जाता है।

● ब्रिज क्रेन (क्रेन): छत के स्टील बीम के नीचे लटका हुआ, यह 5-20 टन के स्टीयरिंग फ्रेम, मोटर और अन्य बड़े घटकों को उठाता है। विशेष क्रेन बीम को चक्रीय भार का सामना करने के लिए विशेष रूप से डिजाइन करने की आवश्यकता है।

3. रखरखाव डिपो की छत ग्रिड की तरह क्यों दिखती है? क्या है खास फीचर?

यह एक विशाल त्रि-आयामी मकड़ी के जाल की तरह एक बोल्ट वाली गोलाकार नोड ग्रिड संरचना है, जो बोल्ट द्वारा ठोस स्टील गेंदों से जुड़े हजारों स्टील पाइपों से बनी है। इसका लाभ यह है कि भार सभी सदस्यों और आसपास के स्तंभों में वितरित किया जाता है, जिससे स्तंभों के बिना एक अल्ट्रा-लार्ज-स्पैन स्थान प्राप्त होता है।
