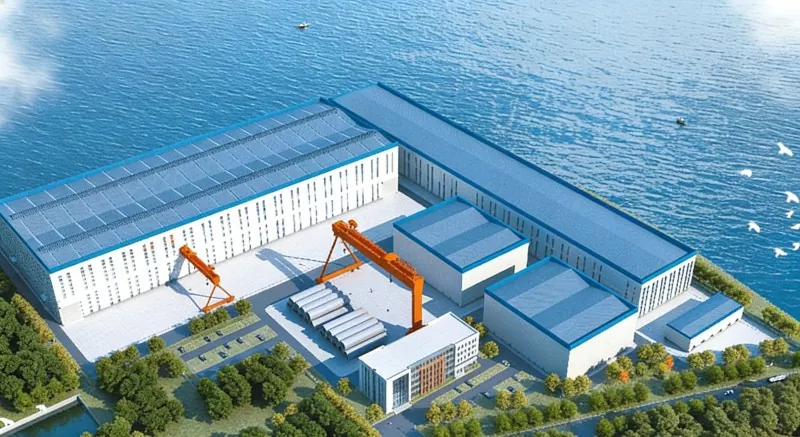

इस्पात संरचना अपतटीय पवन ऊर्जा कारखाना

इस्पात संरचना अपतटीय पवन ऊर्जा कारखाने की इमारतें भारी औद्योगिक कारखानों को संदर्भित करती हैं जो विशेष रूप से अपतटीय पवन ऊर्जा उपकरणों के निर्माण के लिए डिज़ाइन की गई हैं। उनकी मुख्य संरचना स्टील से बनी होती है, और वे आमतौर पर बेहद बड़े और भारी घटकों के उत्पादन, संयोजन और परिवहन आवश्यकताओं को पूरा करने के लिए तटीय बंदरगाहों या गोदी पर स्थित होते हैं।

हमारे चीनी कारखाने ने कई अपतटीय पवन ऊर्जा परियोजनाओं के लिए इस्पात संरचना समाधान प्रदान किए हैं और यह चीन में उच्च गुणवत्ता वाले इस्पात संरचना आपूर्तिकर्ताओं में से एक है।

संरचनात्मक रूप

● भारी स्टील ट्रस संरचना: यह सबसे आम संरचनात्मक रूप है।

● भारी पोर्टल फ़्रेम: सामान्य विनिर्माण या असेंबली कार्यशालाओं के लिए उपयुक्त।

● स्टील ट्रस और नेट फ्रेम संरचनाएं: अत्यधिक बड़े-स्पैन या विशेष-फ़ंक्शन कारखानों के लिए उपयोग किया जाता है।

संक्षारण प्रतिरोध और पवन प्रतिरोध डिजाइन

● संक्षारण संरक्षण प्रणाली: चूंकि ये औद्योगिक इमारतें समुद्र के पास बनाई गई हैं, इसलिए आसपास का वातावरण अपेक्षाकृत आर्द्र है और मौसम की स्थिति अधिक चरम है। स्टील की सतह का उपचार एक भारी संक्षारण संरक्षण कोटिंग प्रणाली को अपनाता है।

● पवन प्रतिरोध: अत्यधिक मौसम की स्थिति में संरचनात्मक सुरक्षा सुनिश्चित करने के लिए इमारत को तटीय क्षेत्रों में एक शताब्दी में एक बार 50 या 100 वर्षों के पवन भार मानकों के अनुसार डिजाइन करने की आवश्यकता होती है।

उत्पाद के संरचनात्मक घटक

मुख्य संरचना

● आमतौर पर जालीदार स्टील के कॉलम अपनाए जाते हैं। बड़ी ऊंचाई और भारी क्रेन टन भार के साथ इस्पात संरचना अपतटीय पवन ऊर्जा कारखाने के लिए, जाली इस्पात स्तंभों में अधिक झुकने की ताकत होती है और स्तंभ क्रेन के वजन का समर्थन कर सकते हैं।

क्रेन बीम प्रणाली

● क्रेन बीम आमतौर पर उच्च शक्ति वाले वेल्डेड सॉलिड-वेब आई-बीम का उपयोग करते हैं, जिनकी उपज शक्ति अक्सर 355Pa या 390Pa तक पहुंच जाती है।

सहायता प्रणाली

● इंटर-कॉलम सपोर्ट आमतौर पर एक्स-आकार के रूप में एच-आकार के स्टील, कोण स्टील और गोल ट्यूबों से बनाया जा सकता है।

● छत के क्षैतिज बल को स्थानांतरित करने के लिए छत पर क्षैतिज समर्थन की व्यवस्था की जाएगी।

● सिस्टम को आमतौर पर स्तंभों के शीर्ष पर व्यवस्थित किया जाता है, जिसका उद्देश्य स्टील फ्रेम के बीच बलों की स्थिरता की रक्षा करना है।

संलग्नक संरचना

● पुर्लिन आमतौर पर उच्च-आवृत्ति वेल्डेड एच-आकार वाले स्टील या सी-आकार वाले स्टील का उपयोग करते हैं।

● दीवार के बीम ज्यादातर एच-आकार के स्टील या बड़े सी-आकार के स्टील के होते हैं, और हवा के भार या तापमान प्रभाव के तहत मुख्य संरचना के पार्श्व विरूपण के अनुकूल होने के लिए स्लाइडिंग द्वारा जुड़े होते हैं।

पैरामीटर (विनिर्देश)

उत्पाद का मामला

लिशान बड़ी-मेगावाट अपतटीय पवन ऊर्जा परियोजना, जिसमें ईआईएचई स्टील स्ट्रक्चर ने संयुक्त रूप से भाग लिया था, चीन में मूल्य समानता के साथ सबसे बड़ी एकल-अपतटीय पवन ऊर्जा परियोजना और उत्तरी चीन में सबसे बड़ा अपतटीय पवन ऊर्जा क्लस्टर है। यह लिशान शहर, वेइहाई शहर, शेडोंग प्रांत के दक्षिणी समुद्री क्षेत्र में स्थित है। संपूर्ण परियोजना को दो स्वतंत्र साइटों, U1 और U2 में विभाजित किया गया है, जिनकी कुल स्थापित क्षमता 150 मेगावाट (1.5GW) है।
